안전 밸브가 불량인지 어떻게 알 수 있나요?

짧은 대답: 안전 밸브가 고장났다는 주요 징후

안전밸브는 지속적으로 누출이 발생하거나, 과도한 압력으로 열리지 않거나, 설정된 압력점 이하로 열리거나, 눈에 보이는 부식 및 물리적 손상이 있는 경우 불량입니다. 이는 사소한 유지 관리 문제가 아닙니다. 보일러, 압력 용기 또는 HVAC 시스템의 안전 밸브 결함은 직접적인 안전 위험입니다. 산업 환경에서 고장난 압력 릴리프 밸브는 치명적인 장비 고장 및 작업장 부상의 주요 원인 중 하나입니다. 수동 테스트 중에 밸브에서 물이 떨어지거나, 삑삑거리거나, 덜거덕거리는 소리가 나거나 단순히 올바르게 작동하지 않는 경우 즉시 검사하거나 교체해야 합니다.

다음 가이드는 주거용 온수기, 상업용 보일러, 압축 공기 시스템 또는 산업용 압력 용기에 관계없이 안전 밸브의 상태에 대해 정보를 바탕으로 결정을 내릴 수 있도록 모든 의미 있는 증상, 테스트 방법 및 교체 고려 사항을 안내합니다.

정말 안전 밸브 실제로 실패하는 이유와 실패하는 이유

고장을 진단하기 전에 장치의 작동 방식을 이해하는 것이 도움이 됩니다. 물 가열 응용 분야에서 압력 릴리프 밸브(PRV) 또는 온도 및 압력 릴리프 밸브(T&P 밸브)라고도 하는 안전 밸브는 압력이 미리 결정된 안전 한계를 초과할 때 자동으로 압력을 해제하도록 설계된 기계 장치입니다. 이는 정상적인 작동 조건과 위험한 과압 상황 사이의 최후의 방어선 역할을 합니다.

밸브에는 정상 압력에서 밸브를 닫아두는 스프링 장착 디스크 또는 시트가 포함되어 있습니다. 시스템 압력이 밸브의 설정점(일반적으로 밸브 본체에 직접 찍혀 있음) 이상으로 상승하면 스프링이 압축되고 디스크가 올라가며 조건이 안전한 수준으로 돌아올 때까지 압력이 배출됩니다. 압력이 떨어지면 스프링이 디스크를 시트 위로 다시 밀어 넣어 밸브를 다시 밀봉합니다.

실패는 잘 문서화된 여러 메커니즘을 통해 발생합니다.

• 폐쇄력을 약화시키는 스프링 피로 또는 부식
• 미네랄 스케일이나 침전물 축적으로 인해 디스크가 제대로 장착되지 않습니다.
• 화학 물질 노출이나 습기로 인해 밸브 본체, 시트 또는 디스크가 부식됨
• 수격현상이나 반복적인 과압 현상으로 인한 기계적 손상
• 고온 응용 분야에서 씰의 열적 저하
• 단순 수명 - 대부분의 안전 밸브는 주거용으로 권장되는 서비스 수명이 3~5년이고 산업용으로 사용되는 경우 연간 검사 간격을 갖습니다.

5년 이상 사용 후 테스트나 교체를 한 번도 하지 않은 안전 밸브는 눈에 보이는 상태와 상관없이 의심스러운 것으로 간주되어야 합니다. 밸브는 외부적으로는 손상되지 않은 것처럼 보이지만 내부적으로는 완전히 작동하지 않을 수 있습니다.

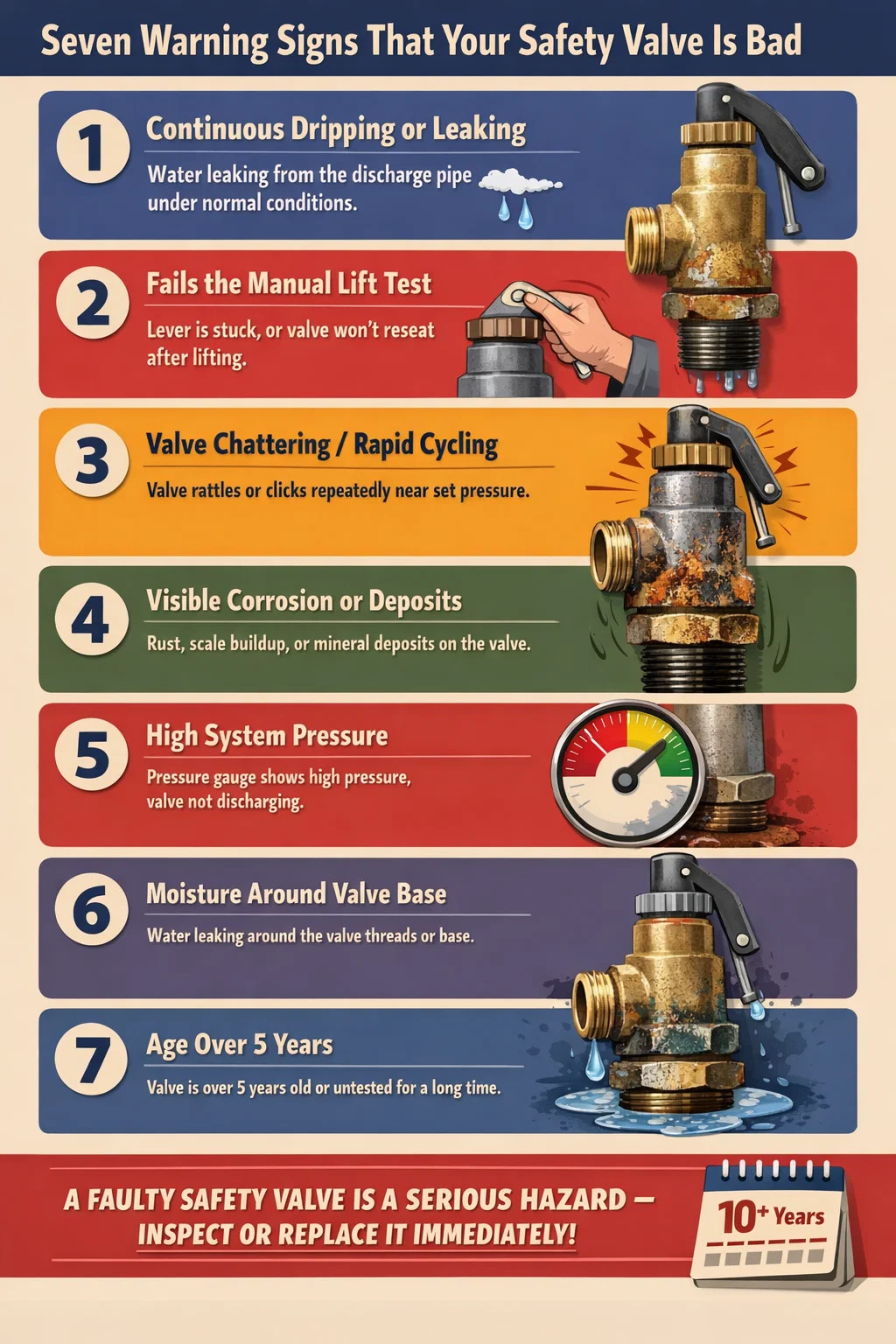

안전 밸브가 불량하다는 7가지 경고 신호

1. 토출관에서 지속적으로 물이 떨어지거나 새는 경우

이는 주거용 온수기 및 보일러에서 가장 자주 관찰되는 증상입니다. T&P 릴리프 밸브에 연결된 배출 파이프에서 물이 꾸준히 떨어지는 것을 발견하면 밸브가 제대로 재장착되지 않은 것입니다. 두 가지 가능한 원인이 있습니다. 시스템 압력 또는 온도가 실제로 밸브의 설정점을 초과하거나(이 경우 밸브는 올바르게 작동하지만 기본 시스템 문제를 해결해야 함) 정상적인 작동 조건에서도 밸브 시트가 오염되거나 손상되어 누출됩니다.

둘을 구별하려면 게이지로 시스템 압력을 확인하십시오. 대부분의 주거용 온수기 T&P 밸브의 정격은 150psi 및 210°F입니다. 압력이 정상 범위(일반적으로 가정용 물의 경우 40~80psi) 내에 있고 밸브에서 여전히 물이 떨어지는 경우 밸브 자체에 문제가 있는 것입니다.

2. 밸브가 수동 리프트 테스트에 실패했습니다.

온수기 및 보일러의 안전 밸브 대부분에는 수동 테스트 레버가 있습니다. 이 레버는 밸브를 수동으로 작동하고 열림 및 닫힘을 확인하기 위해 들어올릴 수 있는 작은 금속 탭입니다. 이는 가장 간단하고 직접적인 테스트 중 하나입니다. 레버를 약 3초 동안 올렸다가 놓습니다. 물이 쏟아지거나 증기가 배출되는 소리가 들리고 레버를 놓으면 밸브가 딸깍 소리를 내며 단단히 닫혀야 합니다.

레버가 뻣뻣한 느낌이 들고 들어올려도 아무 반응이 없으면 밸브 내부가 부식되거나 스케일로 인해 얼어붙었을 수 있습니다. 들어 올리면 물이 나오다가 놓으면 밸브에서 계속 물이 떨어지면서 시트가 흔들리고 밸브에서 새는 현상이 발생하게 됩니다. 열려 있거나 닫혀 있는 두 경우 모두 밸브를 즉시 교체해야 합니다. 열리지 않는 밸브는 과압으로부터 보호할 수 없습니다. 닫히지 않는 밸브는 지속적인 배출 위험을 야기합니다.

참고: 테스트한 적이 없는 매우 오래된 밸브의 경우 수동 테스트를 수행하면 때때로 스케일이 떨어져 나가고 나중에 밸브에서 누출이 시작될 수 있습니다. 이는 실제로 밸브가 이미 손상되었다는 증거입니다. 수리를 시도하기보다는 교체하십시오.

3. 밸브 떨림 또는 빠른 사이클링

채터링(수다쟁이)은 안전 밸브가 빠르고 반복적으로 열리고 닫히는 것을 말하며 기관총처럼 딸깍거리거나 덜거덕거리는 소리를냅니다. 이는 시스템 압력이 밸브의 설정점에 매우 가깝게 위치하여 밸브가 반복적으로 열렸다 닫힐 때 발생합니다. 이 시나리오에서는 밸브 자체에 결함이 없을 수도 있지만 빈번한 떨림으로 인해 시트 마모가 가속화되고 밸브 성능이 급격히 저하됩니다.

심각한 채터링이 발생한 밸브는 검사하고 교체해야 합니다. , 디스크가 시트에 반복적으로 충격을 가하면 미세한 손상이 발생하여 제대로 밀봉되지 않기 때문입니다. 근본적인 압력 문제도 해결해야 합니다. 시스템 용량에 비해 너무 큰 밸브가 일반적인 원인이고 산업용 배관 시스템의 배압 관리가 부적절하기 때문입니다.

4. 눈에 보이는 부식, 녹 또는 광물 침전물

밸브 본체와 배출관 배출구 주변 영역을 검사합니다. 흰색의 백악질 침전물은 경수로부터 칼슘이나 석회질이 축적되었음을 나타냅니다. 이는 문제가 해결되지 않은 채 밸브가 한동안 흐르거나 배출되었다는 강력한 신호입니다. 주황색 또는 갈색 얼룩은 철 녹을 의미하며 이는 밸브 시트와 디스크의 무결성을 손상시킵니다. 녹색 침전물은 구리 배관이 있는 시스템의 구리 부식을 나타낼 수 있습니다.

이러한 침전물은 과거의 누출을 나타낼 뿐만 아니라 밸브가 깨끗하게 닫히는 것을 방해하는 거칠고 고르지 않은 시트 표면을 만들어 문제를 적극적으로 악화시킵니다. 심각한 외부 부식이나 광물 껍질이 보이는 안전 밸브는 청소하기보다는 교체해야 합니다. , 내부 표면은 거의 확실히 비슷하거나 더 나쁜 상태이기 때문입니다.

5. 밸브가 있음에도 불구하고 시스템 압력이 높게 유지됩니다.

압력 게이지에 지속적으로 정상 작동 범위보다 높은 시스템 압력이 표시되고 안전 밸브가 배출되지 않는 경우에는 두 가지 설명이 있습니다. 즉, 시스템에 해결해야 할 별도의 과압 소스가 있거나 안전 밸브가 닫혀 있고 열려야 할 때 열리지 않습니다. 실제 과압 조건에서 열리지 않는 안전 밸브는 누출되는 밸브보다 틀림없이 더 위험합니다. 왜냐하면 압력이 완화되지 않고 계속해서 형성될 수 있기 때문입니다.

이 시나리오는 안전 밸브가 수년간 테스트되지 않은 상태로 방치되어 부식으로 인해 내부 구성 요소가 고착되는 시스템에서 가장 일반적입니다. 밸브가 작동되어야 하는지 여부를 결정하려면 항상 밸브의 설정점 등급(밸브 본체에 찍혀 있음)과 압력 게이지 판독값을 상호 참조하십시오.

6. 밸브 베이스나 나사산 주변의 물이나 습기

밸브 나사를 보일러, 온수기 또는 용기에 연결하는 나사산 연결 주변에 습기가 있으면 나사산 파손, 나사산 밀봉재 성능 저하 또는 밸브 본체 자체의 미세 균열을 나타낼 수 있습니다. 이는 배출관에서 떨어지는 것과는 다르므로 혼동해서는 안 됩니다. 밸브 본체 나사산의 습기는 밸브 케이싱이 손상되었음을 의미하며 이는 구조적 결함 모드입니다.

가압 시스템에서 안전 밸브 본체를 다시 조이려고 시도하지 마십시오. 밸브 스레드에 대한 작업을 시도하기 전에 시스템의 압력을 낮추고 배수하십시오.

7. 권장 서비스 수명을 초과하는 연령

안전 밸브에 위의 증상이 전혀 나타나지 않더라도 나이만으로 교체할 수 있는 정당한 이유가 됩니다. ASME(미국기계공학회)와 대부분의 밸브 제조업체는 주거용 응용 분야에서 안전 밸브를 3~5년마다 교체할 것을 권장합니다. 산업용 및 상업용 안전 밸브는 매년 테스트 및 재인증을 받아야 하며 검사 결과에 따라 교체해야 합니다.

교체하거나 테스트한 적이 없는 10년 이상 된 밸브는 신뢰성이 알려져 있지 않으므로 안전 계획 목적으로 작동하지 않는 것으로 취급해야 합니다. 내부 스프링 성능 저하 및 시트 부식은 시간이 지남에 따라 눈에 보이지 않게 진행되며 외부에서는 평가할 수 없습니다.

안전 밸브를 단계별로 테스트하는 방법

안전 밸브 테스트는 응용 분야에 따라 다릅니다. 다음 절차는 가장 일반적인 주거용 시나리오(온수기의 T&P 릴리프 밸브)에 적용되지만 원칙은 다른 응용 분야에도 적용됩니다.

시작하기 전에

• 배수관이 물을 바닥 배수구나 외부로 안전하게 유도하는지 확인하십시오. 뜨거운 물에 부상을 입을 수 있는 위치에는 절대 들어가지 마십시오.
• 작동 후 재장착되지 않는 경우를 대비해 오래된 밸브를 테스트하기 전에 교체 밸브를 준비하십시오.
• 적절한 보호 장비를 착용하십시오. 배출되는 물은 매우 뜨거울 수 있습니다.
• 밸브 본체의 라벨이나 스탬프에서 밸브의 압력 및 온도 등급을 찾으세요.

수동 리프트 테스트 절차

1. 밸브 측면에 있는 테스트 레버를 찾으세요.
2. 레버를 단단히 들어올린 후 3초 동안 유지하세요.
3. 파이프를 통해 배출되는 물이나 증기를 들어보세요.
4. 레버를 풀고 밸브가 신속하고 완전하게 배출을 멈추는지 관찰하십시오.
5. 30초 동안 기다렸다가 토출관 배출구에 계속 물이 떨어지는지 확인하세요.

패스: 들어 올리면 밸브가 열리고 물이나 증기가 배출되고 이후에는 물이 뚝뚝 떨어지는 일 없이 깨끗하게 안착됩니다.

실패: 레버가 멈춰 움직이지 않거나, 배출이 발생하지 않거나, 배출 후에도 밸브가 계속해서 떨어집니다.

산업용 및 상업용 밸브에 대한 압력 테스트

보일러, 압축기 또는 압력 용기의 산업용 압력 릴리프 밸브의 경우 벤치 테스트 또는 현장 압력 테스트가 표준 검증 방법입니다. 여기에는 보정된 압력 소스를 밸브 입구에 적용하고 밸브가 열리고("설정 압력" 또는 "팝 압력"이라고 함) 재안착되는 정확한 압력을 문서화하는 작업이 포함됩니다. ASME 섹션 VIII 표준에 따라 허용되는 공차는 일반적으로 70psi를 초과하는 밸브의 명판 설정 압력의 ±3%입니다.

정격 설정 압력보다 3% 이상 낮게 열리는 밸브는 교정 대상이 아니며 서비스를 받거나 교체해야 합니다. 안전 밸브 테스트 문서화는 상업용 및 산업용 압력 장비에 대한 대부분의 관할권에서 규제 요구 사항입니다.

안전 밸브 고장 모드 비교

잘못된 안전 밸브를 무시하면 어떻게 되나요?

결함이 있는 안전 밸브가 있는 시스템을 작동할 경우 발생하는 결과는 경미한 재산 피해부터 인명 위험을 수반하는 치명적인 고장까지 다양합니다. 이는 과장된 표현이 아닙니다. 압력 용기 고장은 전 세계적으로 산업 사고의 원인으로 문서화되고 연구된 것입니다.

온수기 폭발

T&P 릴리프 밸브가 제대로 작동하지 않는 가정용 온수기는 온도 조절 장치가 열린 위치에서 작동하지 않고 확인되지 않은 채 온도가 상승하는 경우 BLEVE(비등 액체 팽창 증기 폭발)가 발생할 수 있습니다. 그 결과 바닥과 천장을 통해 온수기를 발사할 수 있는 증기 구동 폭발이 발생하며 방출된 에너지는 다이너마이트 몇 개에 해당합니다. 주거용 온수기와 관련된 BLEVE 사고는 T&P 밸브가 규정에 따라 요구되기 때문에 거의 발생하지 않습니다. 그러나 밸브가 의도적으로 제거되거나 우회되거나 고장난 상태로 방치되는 경우는 매년 발생합니다.

보일러 과압 이벤트

제대로 작동하는 안전 밸브 없이 작동하는 상업용 및 산업용 보일러는 정당한 이유로 엄격한 규제 감독을 받습니다. 보일러 시스템에 과압이 발생하면 파이프가 파열되고 열교환기가 파손되며 시스템이 설치된 건물의 구조적 손상이 발생할 수 있습니다. 증기 보일러 응용 분야에서 고압의 과열 증기 방출은 근처에 있는 사람의 생명을 즉시 위협합니다.

압축 공기 시스템 파열

공기 압축기 탱크에는 과압으로 인한 탱크 파열을 방지하기 위한 안전 밸브가 장착되어 있습니다. 압력 스위치 고장이 동시에 발생하는 압축기 탱크의 부식되거나 압착된 압력 릴리프 밸브는 탱크 고장의 조건을 만듭니다. 공기 압축기 탱크 파열로 치명적인 속도의 파편 생성 작업장과 차고 환경에서 여러 명의 사망자를 낸 책임이 있습니다. OSHA 기록에는 매년 이러한 사건이 기록되어 있으며, 대부분 안전 밸브가 손상되거나 누락된 오래된 탱크와 관련이 있습니다.

연속 방전으로 인한 재산 피해

치명적인 고장이 발생하지 않더라도 계속해서 물이 흐르는 안전 밸브는 바닥, 벽 및 장비 주변 영역에 누적된 물 손상을 일으킬 수 있습니다. 경수 지역에서는 배출수의 스케일 침전물로 인해 배수관과 바닥 코팅이 손상될 수 있습니다. 지속적인 물 손실로 인해 유틸리티 비용도 증가하고 배수관 주변의 환기가 잘 안되는 지역에서 곰팡이가 자랄 수 있습니다.

불량 안전 밸브 교체: 알아야 할 사항

안전 밸브 교체는 주거용 온수기 및 소형 보일러에서 간단한 기계적 작업이지만 사양 일치와 적절한 설치 기술에 세심한 주의가 필요합니다.

교체 밸브를 정확하게 일치시키십시오

교체 밸브는 세 가지 중요한 매개변수에서 원본과 일치해야 합니다.

• 압력 등급: 설정 압력은 시스템의 최대 허용 작동 압력(MAWP)과 일치하거나 적절해야 합니다.
• 온도 등급 (T&P 밸브의 경우): 장비의 최대 온도 출력과 일치하거나 초과해야 합니다.
• BTU 또는 흐름 용량: 밸브는 최소한 시스템이 생성할 수 있는 만큼의 에너지를 완화할 수 있는 등급이어야 합니다. 교체 밸브 크기가 작으면 일반적인 오류가 발생합니다.
• 스레드 크기 및 유형: NPT 스레드 크기는 온수기 또는 용기의 기존 포트와 일치해야 합니다.

주거용 온수기의 경우 이 정보는 일반적으로 기존 밸브에 찍혀 있으며 장비 제조업체의 사양에 나열되어 있습니다. 주거용 온수기용 표준 T&P 밸브의 정격은 일반적으로 3/4인치 NPT 연결 시 150psi/210°F이고 탱크 크기 및 히터 출력에 따라 BTU 정격 범위는 100,000~200,000BTU/hr입니다.

설치 참고 사항

• 오래된 밸브를 제거하기 전에 항상 시스템을 배수하고 감압하십시오.
• 나사산 포트를 철저히 청소하고 새 PTFE 나사산 밀봉 테이프(배관공용 테이프)를 새 밸브 나사산에 붙입니다.
• 지나치게 조이지 마십시오. 대부분의 제조업체는 15~30ft-lb 범위의 토크를 지정합니다. 과도하게 조이면 밸브 본체가 파손될 수 있습니다.
• 배출 파이프가 올바르게 재설치되었는지 확인하십시오. 안전한 위치에서 끝나야 하고, 배수가 가능하도록 아래쪽으로 기울어져야 하며, 막히거나 막히지 않아야 합니다.
• 재가압 후 수동 리프트 테스트를 수행하여 새 밸브가 열리고 올바르게 다시 장착되는지 확인합니다.
• 나중에 참조할 수 있도록 밸브에 설치 날짜 라벨을 붙입니다.

많은 관할권에서 상업용 또는 산업용 압력 장비의 안전 밸브 교체는 자격을 갖춘 기술자 또는 보일러 검사관이 수행해야 합니다. 상업 환경에서 이 작업을 시도하기 전에 지역 코드를 확인하십시오.

교체 비용

주거용 T&P 릴리프 밸브의 가격은 일반적으로 부품 자체 비용으로 $10~$40 USD입니다. 교체 작업을 수행하는 자격을 갖춘 배관공은 일반적으로 온수기의 위치와 접근성에 따라 인건비를 포함해 $100~$300를 청구합니다. 산업용 안전 밸브의 비용은 엄청나게 다양합니다. 기본 ASME 인증 산업용 서비스용 스프링 장착 압력 릴리프 밸브는 크기, 압력 ​​등급 및 구성 재료에 따라 $50에서 수천 달러까지 다양합니다. 고장의 결과를 고려할 때 이는 모든 기계 시스템의 유지 관리를 연기하는 데 비용이 가장 적게 드는 장소 중 하나입니다.

안전 밸브를 얼마나 자주 검사하고 교체해야 합니까?

검사 및 교체 빈도는 애플리케이션, 운영 환경, 장비를 관리하는 규제 프레임워크에 따라 크게 달라집니다.

공격적인 화학 물질, 염소 농도가 높은 물 또는 습도가 높은 공기를 사용하는 시스템을 포함하여 부식이 심한 환경의 경우 검사 간격을 단축하고 최소한 분기별로 육안 점검을 수행해야 합니다. 검사 시 밸브의 실제 상태는 항상 달력 기반 교체 일정보다 우선해야 합니다. 2년에 부식 징후가 보이는 밸브는 5년 주기로 연기하지 않고 2년에 교체해야 합니다.

자주 혼동되는 문제: 안전 밸브가 아닌 경우

모든 압력 관련 증상이 안전 밸브 자체를 직접적으로 가리키는 것은 아닙니다. 유사한 증상을 유발할 수 있는 다른 원인을 이해하면 불필요한 교체를 피하고 실제 문제를 해결하는 데 도움이 됩니다.

폐쇄계의 열팽창

물 공급 장치에 감압 밸브(PRV)가 있는 가정에서는 물 시스템이 효과적으로 닫히게 됩니다. 즉, 탱크에서 가열된 팽창된 물은 압력이 올라가는 것 외에는 갈 곳이 없습니다. 팽창 탱크가 설치되어 있지 않으면 T&P 릴리프 밸브가 주기적으로 열려 이 열팽창 압력을 완화하여 밸브 고장처럼 간헐적으로 물이 떨어지는 현상이 발생합니다. 이 시나리오에서는 안전 밸브가 올바르게 작동하고 있습니다. 해결 방법은 릴리프 밸브를 교체하는 것이 아니라 열팽창 탱크를 설치하는 것입니다.

과도한 공급 압력

80psi를 초과하는 수도 공급 압력은 일부 지역에서 흔히 발생하며 밸브의 정격 설정 압력에 접근하면 T&P 밸브에서 물이 흐르게 될 수 있습니다. 해결책은 T&P 밸브 자체가 아니라 유입되는 감압 밸브를 조정하거나 교체하는 것입니다. 간단한 게이지가 있는 실외 호스 턱받이에서 공급 압력을 확인하세요. 철물점에서 15달러 미만에 구입할 수 있습니다.

콜드 파이프의 응축

습한 환경에서는 온수기 근처의 냉수 공급관에 응결이 발생하여 바닥에 물웅덩이가 생기고 이는 밸브 배출로 착각할 수 있습니다. 히터를 일정 기간 작동한 후 배출 파이프를 만지십시오. 젖었지만 물이 차갑고 파이프 자체가 차갑다면 밸브 배출보다는 응결 문제를 다루고 있을 가능성이 높습니다.

압력 게이지 결함

산업 및 상업용 시스템에서 높은 판독값을 나타내는 압력 게이지는 실제로 압력이 높다기보다는 그 자체에 결함이 있을 수 있습니다. 명백한 과압에서 열리지 않는 안전 밸브를 비난하기 전에 두 번째 보정 게이지로 게이지 판독값을 확인하십시오. 압력 게이지는 주기적인 재보정과 교체도 필요한 마모 품목입니다.

요약: 안전 밸브를 평가하는 가장 빠른 방법

지금 당장 실행할 빠른 체크리스트를 찾고 있다면 직접 평가 순서는 다음과 같습니다.

1. 보세요: 밸브본체 및 토출관 주변에 물빠짐, 습기, 스케일, 녹은 없는지? 그렇다면 추가 검사를 하거나 교체하십시오.
2. 들어보세요: 정상 작동 중에 밸브에서 덜거덕거림, 쉭쉭거리는 소리 또는 딸깍거리는 소리가 발생합니까? 그렇다면 — 검사하고 교체할 가능성이 높습니다.
3. 테스트: 수동 리프트 테스트를 수행합니다. 자유롭게 열리고 깨끗하게 다시 장착됩니까? 그렇지 않은 경우 교체하십시오.
4. 날짜: 언제 마지막으로 교체되었나요? 5년이 넘었거나 알 수 없는 경우 사전에 교체하십시오.
5. 압력 점검: 시스템 압력이 장비의 정상 작동 범위 내에 지속적으로 있습니까? 그렇지 않은 경우 먼저 시스템 압력 문제를 해결한 다음 밸브를 다시 평가하십시오.

안전 밸브는 보호하는 장비와 그 고장의 결과에 비해 작고 저렴한 구성 요소입니다. 의심스러운 경우 교체하십시오. 새 밸브를 구입하는 데 드는 비용은 제대로 작동하지 않는 밸브를 운영하는 데 드는 재정적 비용 및 기타 비용에 비하면 아주 사소한 것입니다.
