안전 밸브는 얼마나 자주 검사해야 합니까?

직접적인 대답: 대부분의 안전 밸브는 최소한 12개월에 한 번씩 검사해야 합니다. , 응용 분야, 유체 유형, 작동 압력 및 적용 가능한 규제 표준에 따라 1~5년 범위의 전체 테스트 및 정밀 검사 주기가 있습니다. 그러나 이는 모든 경우에 적용되는 일률적인 규칙은 아닙니다. 고압 증기 시스템, 화학 처리 공장 및 해양 석유 시설에는 각각 자체 검사 간격이 있으며, 올바른 일정을 따르지 않으면 치명적인 장비 고장, 규제 처벌 또는 인명 손실이 발생할 수 있습니다.

안전 밸브 상황에 따라 압력 릴리프 밸브(PRV), 압력 안전 밸브(PSV) 또는 릴리프 밸브라고도 불리는 이 밸브는 모든 가압 시스템에서 가장 중요한 구성 요소 중 하나입니다. 이들의 유일한 목적은 미리 결정된 설정 압력에서 열어 장비를 손상시키거나 인력을 위험에 빠뜨리기 전에 과도한 압력을 방출하는 것입니다. 열리지 않으면 배관 손상부터 치명적인 선박 폭발까지 결과가 다양해집니다. 개봉 후 제대로 닫히지 않으면 비용이 많이 드는 프로세스 손실이 발생하고 오염 위험이 발생합니다.

따라서 검사 빈도를 올바르게 설정하는 것은 사소한 관리 작업이 아닙니다. 이는 공장 안전 관리, 프로세스 무결성 및 법적 준수의 핵심 요소입니다.

안전 밸브 검사 간격을 관리하는 산업 표준

여러 주요 국제 표준 및 코드는 안전 밸브를 얼마나 자주 테스트하고 검사해야 하는지에 대한 프레임워크를 정의합니다. 귀하의 작업에 어떤 표준이 적용되는지 이해하는 것이 검사 프로그램 구축의 출발점입니다.

API 510 및 API 576

미국석유협회(American Petroleum Institute)의 API 576(압력 완화 장치 검사) 석유 및 석유화학 산업의 압력 릴리프 밸브 검사에 대해 전 세계적으로 가장 널리 참조되는 표준입니다. API 576은 고정 간격을 요구하지 않지만 대신 위험 기반 프레임워크를 제공합니다. 검사 간격은 밸브 이력, 서비스 조건 및 고장 결과를 기반으로 해야 한다고 명시되어 있습니다. API 576에 따른 업계 관행에서 참조되는 일반적인 간격은 다음과 같습니다. 깨끗하고 부식되지 않는 서비스를 위한 5년 자주 오염, 부식 또는 더러운 서비스에 대해 매년 이하 .

API 510(압력 용기 검사 코드)은 서비스 환경과 오작동 이력을 고려하여 자격을 갖춘 검사관 또는 프로세스 안전 엔지니어가 결정한 일정에 따라 압력 완화 장치를 검사하고 테스트하도록 요구함으로써 이를 보완합니다.

ASME 보일러 및 압력 용기 코드(BPVC)

ASME BPVC 섹션 I(동력 보일러) 및 섹션 VIII(압력 용기)에서는 보일러 및 압력 용기의 안전 밸브를 정기적으로 테스트하도록 요구합니다. 동력 보일러의 경우 많은 관할 구역에서 최소 1년에 한 번 물리적 팝 테스트 , 종종 예정된 가동 중단 중에 발생합니다. ASME 표준에서는 특정 기간 동안 사용된 모든 밸브를 벤치 테스트를 위해 제거하도록 요구하며, 대부분의 관할권에서는 일반적으로 간격이 5년을 초과하지 않습니다.

OSHA PSM 및 EPA RMP 요구 사항

미국의 경우 OSHA의 공정 안전 관리(PSM) 표준(29 CFR 1910.119) 및 EPA의 위험 관리 프로그램(RMP)이 적용되는 시설은 압력 완화 장치를 포함하는 기계적 무결성 프로그램을 유지해야 합니다. 이러한 규정은 문서화된 검사 및 테스트 절차, 모든 검사에 대한 서면 기록, 결함 발견 시 시정 조치를 요구합니다. 규정에서는 보편적인 간격을 지정하지 않지만 고용주는 제조업체의 권장 사항과 우수한 엔지니어링 관행을 기반으로 간격을 설정해야 합니다. 이는 실제로 일반적으로 연간 육안 검사와 주기적인 기능 테스트를 의미합니다.

PED 및 EN ISO 4126(유럽 연합)

유럽에서는 압력 장비 지침(PED 2014/68/EU) 및 관련 표준 EN ISO 4126이 압력 완화 장치의 설계 및 안전 요구 사항을 관리합니다. EU 회원국의 국가 규정에 따라 검사 간격이 지정됩니다. 예를 들어 독일에서는 BetrSichV(산업 안전 규정)에 따라 일반적으로 매년 안전 밸브 테스트를 요구합니다. 2~5년 압력 등급 및 유체 범주에 따라 대부분의 산업 환경에서 연간 육안 검사를 실시합니다.

응용 프로그램 유형별 권장 검사 간격

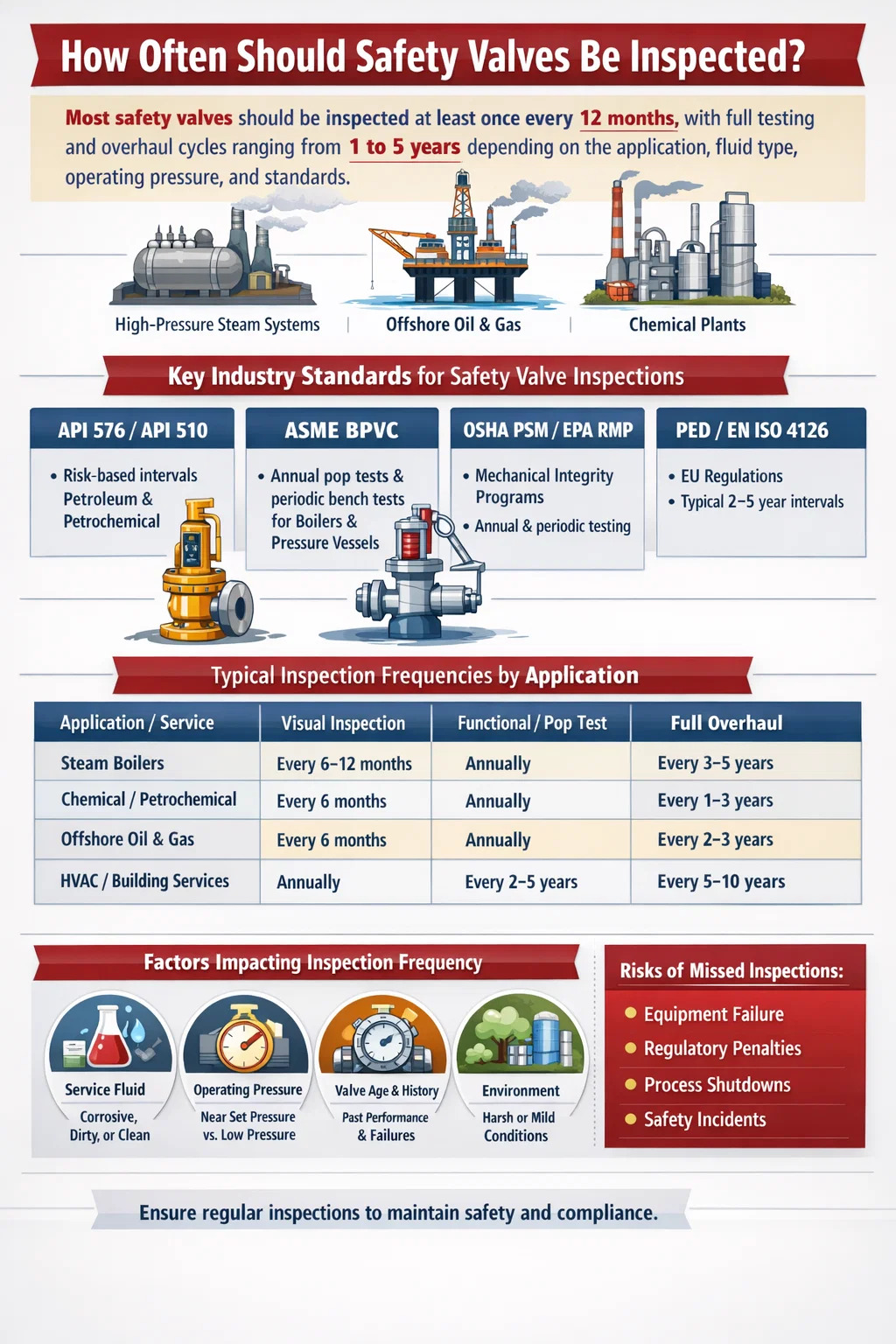

단일 간격이 보편적으로 적용되지 않기 때문에 아래 표에는 주요 응용 분야 범주 전반에 걸쳐 권장되거나 일반적으로 실행되는 검사 빈도가 요약되어 있습니다.

안전 밸브 검사 빈도를 결정하는 요소

검사 빈도는 결코 단독으로 결정되지 않습니다. 압력 릴리프 밸브의 검사 일정을 설정하거나 조정할 때는 다양한 운영 및 환경 요인을 평가해야 합니다.

서비스 유체 특성

시스템을 통해 흐르는 유체의 특성은 아마도 안전 밸브의 성능 저하 속도에 가장 큰 영향을 미칠 것입니다. 유체는 청정, 오염 또는 부식성으로 광범위하게 분류될 수 있으며 각 범주마다 서로 다른 검사 간격이 필요합니다.

• 깨끗한 증기 또는 불활성 가스: 이것은 가장 관대 한 서비스입니다. 작동 조건이 안정적인 경우 전체 정밀검사 사이에 밸브는 최대 5년 동안 신뢰성을 유지할 수 있습니다.
• 부식성 산 또는 알칼리: 디스크, 시트 및 스프링에 대한 화학적 공격으로 인해 12개월 이내에 설정 압력 정확도가 크게 저하될 수 있습니다. 연간 기능 테스트는 허용 가능한 최소 빈도입니다.
• 더러운 서비스 또는 중합 서비스: 고체를 운반하거나 시간이 지남에 따라 중합되는 유체로 인해 밸브 디스크가 시트에 달라붙어("밸브 시머" 또는 "시트 잠금"이라고 함) 필요할 때 밸브가 작동하지 않게 될 수 있습니다. 이러한 응용 분야에는 가장 빈번한 검사 간격이 필요하며 때로는 3~6개월마다 짧을 수도 있습니다.
• 점성 또는 고온 유체: 이는 내부 구성 요소의 마모를 가속화하고 스프링 어셈블리에 열 피로를 유발할 수 있습니다.

설정 압력에 따른 작동 압력

설정된 압력에 가깝게 작동하는 안전 밸브는 전체 방출 압력에 도달하기 전에 디스크가 약간 올라가는 "시머(simmer)" 현상을 경험합니다. 이러한 반복적인 부분 리프팅으로 인해 시트 마모가 발생하고 누출이 발생하여 밸브의 효과적인 밀봉 능력이 저하될 수 있습니다. 설정압력의 90% 이상에서 작동하는 밸브 70% 이하로 작동하는 것보다 더 자주 검사해야 합니다. 일반적인 권장 사항은 작동 압력을 다음보다 높게 유지하는 것입니다. 스프링 작동식 밸브의 설정 압력의 90% 민감한 응용 분야의 파일럿 작동식 릴리프 밸브의 경우 80%를 넘지 않습니다.

밸브 연령 및 역사적 성능

깨끗한 검사 이력을 갖고 여러 테스트 주기에 걸쳐 일관된 설정 압력 판독값을 갖는 밸브는 정밀검사 간격이 더 길어질 수 있습니다. 반대로, 이전에 팝 테스트에 실패했거나 시트에서 누출이 발생했거나 설정 압력 조정이 필요한 밸브는 일반 서비스 범주에 관계없이 더 짧은 검사 주기에 배치되어야 합니다. 이러한 역사적 접근 방식은 석유 및 가스 부문에서 널리 사용되는 위험 기반 검사(RBI) 방법론의 기초입니다.

작동 횟수

안전 밸브가 열리고 닫힐 때마다 좌석 표면에 기계적 충격이 가해집니다. 공정 불안정이나 대형화로 인해 자주 열리는 고사이클링 밸브는 거의 작동하지 않는 밸브보다 훨씬 빨리 마모됩니다. 열려진 밸브 서비스 기간 중 10회 이상 다음 예정된 간격 전에 육안으로 검사하고 기능적으로 테스트해야 합니다.

주변 및 환경 조건

습한 환경, 해양 환경 또는 오염도가 높은 환경의 실외 설치는 실내 설치보다 부식 속도가 더 빠릅니다. 직접적인 강우, 염수 분무 또는 고습도 환경에 노출된 밸브의 경우 캡 통풍구 막힘, 본체 부식 및 스프링 하우징 무결성을 확인하기 위해 외부 검사를 더 자주 실시해야 합니다.

안전 밸브 검사 유형 및 각 검사의 내용

모든 검사의 범위가 동일하지는 않습니다. 검사 활동에는 네 가지 수준이 있으며, 각 수준은 서로 다른 목적을 수행하고 서로 다른 수준의 기술과 자원을 필요로 합니다.

레벨 1: 육안 외부 검사

이는 가장 기본적이고 가장 자주 수행되는 점검입니다. 서비스에서 밸브를 제거할 필요는 없습니다. 숙련된 작업자 또는 검사관이 밸브에서 다음 사항을 육안으로 검사합니다.

• 시트를 지나 누출 징후(공정 유체 잔류물, 얼룩, 결정 침전물)
• 밸브 본체와 보닛의 부식, 구멍 또는 기계적 손상
• 막혔거나 손상된 통풍구 캡 및 배수구
• 느슨하거나 누락된 탬퍼 씰 및 잠금 핀
• 올바른 설치 방향 및 토출 배관 상태
• 엔지니어링 기록과 일치하는 읽기 쉬운 명판 데이터

육안 검사는 대부분의 산업용 응용 분야에서는 최소 1년에 한 번, 공격적인 서비스 환경에서는 3~6개월마다 수행해야 합니다.

레벨 2: 현장 기능 테스트

온라인 테스트 또는 현장 테스트라고도 하는 현장 테스트는 밸브를 프로세스 라인에서 제거하지 않고도 지정된 설정 압력 또는 그 근처에서 밸브가 열리는지 확인합니다. 이는 일반적으로 다음 두 가지 방법 중 하나를 사용하여 수행됩니다.

• 수동 리프트 테스트: 리프트 레버는 디스크의 자유로운 움직임을 확인하기 위해 밸브를 부분적으로 여는 데 사용됩니다. 이는 정성적인 확인일 뿐이며 설정압력의 정확성을 검증하는 것은 아닙니다.
• 제어된 압력 테스트: 휴대용 테스트 장비(예: HYTORK 또는 Furmanite 테스트 도구)를 사용하여 시스템에 연결된 상태에서 밸브 입구에 제어된 압력이 가해집니다. 실제 개방 압력을 측정하고 스탬프된 설정 압력과 비교합니다.

현장 테스트는 정량적 데이터를 생성하는 동시에 밸브 제거로 인한 비용 및 프로세스 중단을 방지하기 때문에 가치가 있습니다. 그러나 내부 부식이나 시트 상태를 자세히 평가할 수 없다는 한계가 있습니다.

레벨 3: 벤치 테스트(팝 테스트)

벤치 테스트를 수행하려면 밸브를 서비스에서 제거하고 작업장이나 밸브 테스트 시설로 운반해야 합니다. 밸브를 테스트 스탠드에 장착하고 열릴 때까지 압력을 가합니다. 실제 개방 압력, 시트 조임 및 재안착 압력이 모두 측정되고 문서화됩니다. ASME 표준에서는 개방 압력이 스탬프 설정 압력의 ±3% 이내여야 한다고 요구합니다. 대부분의 응용 분야에 적용됩니다(70 psig 이상의 증기 서비스의 경우 ±2%).

벤치 테스트는 밸브 성능을 검증하는 가장 정확한 방법이며 대부분의 규제 당국에서 압력 용기 및 보일러에 대해 정기적으로 요구합니다. 또한 검사관이 내부 구성 요소를 직접 검사할 수도 있습니다.

레벨 4: 전체 분해, 검사 및 점검

전체 점검에는 안전 밸브 전체 분해, 모든 내부 구성 요소 검사, 마모 부품 교체(디스크, 노즐 시트, 스프링, 씰 및 가이드), 재조립 및 재설치 전 벤치 테스트가 포함됩니다. 이는 가장 포괄적인 형태의 검사이며 일반적으로 다음과 같은 경우에 필요합니다. 3~5년 또는 밸브가 기능 테스트에 실패했거나, 프로세스 혼란에 연루되었거나, 화재나 심각한 과압과 같은 비정상적인 상황에 노출되었을 때마다 발생합니다.

전체 점검 후 밸브를 재인증하고 변조 방지 와이어 씰로 다시 밀봉해야 하며 검사 기록을 새로운 설정 압력 테스트 데이터, 교체된 부품 및 작업을 수행하는 기술자의 신원으로 업데이트해야 합니다.

고정 간격의 대안인 위험 기반 검사(RBI)

고정된 검사 간격(예: 공장의 모든 안전 밸브에 대해 2년마다)을 적용하는 전통적인 접근 방식은 점점 더 위험 기반 검사(RBI)로 대체되고 있습니다. RBI는 실패 확률과 실패 결과를 결합하여 각 개별 밸브에 가장 적합한 검사 전략을 결정하는 방법론입니다.

RBI에 따르면 발전소의 고압 증기 드럼을 보호하는 안전 밸브는 매년 검사해야 하는 반면, 동일한 시설의 저압 질소 퍼지 시스템의 릴리프 밸브는 5년마다 검사하면 됩니다. 이러한 목표 접근 방식은 불필요한 유지 관리 비용을 줄이는 동시에 가장 위험한 장비에 리소스를 집중시킵니다.

API 581(위험 기반 검사 기술)은 압력 완화 장치에 RBI를 적용하기 위한 자세한 방법론을 제공합니다. RBI 프로세스의 주요 결과는 다음과 같습니다. 수요율 분석 - 주어진 기간에 안전 밸브를 열어야 하는 빈도에 대한 추정치. 수요율이 높은 밸브는 제대로 작동하는지 확인하기 위해 더 자주 검사해야 합니다. 수요율이 매우 낮은 밸브는 더 긴 간격을 가질 자격이 있을 수 있지만 실패로 인한 결과도 낮은 경우에만 가능합니다.

안전 밸브 수가 많은 시설의 경우 RBI로 인해 다음과 같은 결과가 발생할 수 있습니다. 전체 검사 작업량 30~50% 감소 고정 간격 프로그램과 비교하여 안전성을 저하시키지 않고 위험 분석을 엄격하게 수행하고 공정 조건 변화에 따라 최신 상태로 유지하는 경우.

안전 밸브 검사 중 발견되는 일반적인 고장 모드

검사관이 안전 밸브를 검사할 때 실제로 무엇을 발견하는지 이해하면 정기 검사가 중요한 이유가 더욱 강화됩니다. 다음 고장 모드는 산업 검사 프로그램 전반에 걸쳐 가장 자주 문서화됩니다.

시트 누출

시트 누출(밸브가 완전히 닫힌 경우에도 지속적으로 작은 유체 흐름이 통과하도록 허용하는 경우)은 벤치 테스트 중에 발견되는 가장 일반적인 결함입니다. 이는 과열, 부식 또는 고체 입자 충돌로 인한 시트 표면 손상으로 인해 발생합니다. 누출되는 안전 밸브는 공정 손실을 나타낼 뿐만 아니라 시간이 지남에 따라 디스크가 더욱 부식되어 밀봉 능력이 완전히 상실될 수도 있습니다. 업계 연구에 따르면 서비스에서 제거된 안전 밸브의 25%~40%에서 측정 가능한 시트 누출이 발생했습니다. 검사 당시.

압력 드리프트 설정

스프링은 열 순환, 부식 또는 재료 피로로 인해 시간이 지남에 따라 장력을 잃을 수 있습니다. 이로 인해 실제 개방 압력이 스탬프된 설정 압력보다 낮거나 높을 수 있습니다. 80psi에서 열리도록 드리프트된 100psi의 설정 압력을 갖는 밸브는 과압에 대한 보호가 충분하지 않습니다. 반대로, 위로 이동하여 이제 115psi에서 열리는 밸브는 밸브가 완화되기 전에 시스템을 잠재적으로 손상을 주는 과압에 노출시킵니다. 스탬프된 값에서 5% 이상의 압력 드리프트를 설정합니다. 일반적으로 스프링 교체 및 재인증이 필요합니다.

막힌 배출 배관 또는 통풍구

새 둥지, 얼음 형성, 잔해 축적 또는 잘못된 밸브 설치로 인해 막힌 배출 배관은 밸브가 설정된 압력에서 열리지 못하게 할 수 있는 배압을 생성합니다. 육안 검사에서는 밸브가 완전히 작동하는 것처럼 보이지만 실제로는 완화할 수 없기 때문에 이는 특히 위험한 고장 모드입니다. 매 정기 검사 시 배출 배관의 막힘, 과도한 배압 가능성 및 올바른 배수 경로를 검사해야 합니다.

디스크 또는 노즐 부식

디스크 및 노즐 시트 표면의 내부 부식은 습한 증기, 산성 서비스 또는 염화물 함유 환경에서 중요한 문제입니다. 이러한 정밀 가공 표면의 구멍은 릴리프 후 단단히 차단하기 위해 밸브가 의존하는 금속 간 밀봉을 파괴합니다. 시트 표면에 구멍이 생기면 그라인딩과 랩핑을 통해 어느 정도 복원할 수 있지만 심각하게 부식된 부품은 완전히 교체해야 합니다.

봄 부식 또는 피로

안전 밸브 내부의 압축 스프링은 중요한 하중을 지탱하는 구성 요소입니다. 스프링 와이어의 부식 구멍은 유효 단면적을 줄여 작동 응력 하에서 예상치 못한 파손을 일으킬 수 있습니다. 파손된 스프링은 여러 산업 사고에서 치명적인 안전 밸브 고장의 근본 원인으로 문서화되었습니다. 눈에 띄는 부식, 변형 또는 표면 균열이 있는 스프링은 즉시 교체해야 합니다.

문서화 및 기록 보관 요구 사항

모든 안전 밸브 검사는 철저하게 문서화되어야 합니다. OSHA PSM, API 510 및 대부분의 유럽 국가 규정을 포함한 규제 표준에는 준수 여부를 입증하기 위해 감사할 수 있는 서면 기록이 필요합니다. 각 밸브의 검사 기록에는 다음이 포함되어야 합니다.

• 밸브 태그 번호, 일련 번호 및 프로세스 위치
• 테스트 중 스탬프된 설정 압력 및 측정된 개방 압력
• 검사 날짜 및 자격을 갖춘 검사자 또는 기술자의 신원
• 발견된 결함 및 취해진 시정 조치에 대한 설명
• 정밀검사 중 교체된 부품
• 수리 후 벤치 테스트 결과
• 다음 예정 점검일
• 테스트 후 씰 번호 적용(무단 조정 감지)

이러한 기록은 대부분의 관할 구역에서 장비 수명 동안 보관되어야 하며 최소한 다음 검사 간격 이후에도 계속되는 기간 동안 보관되어야 합니다. 많은 시설에서는 SAP PM 또는 IBM Maximo와 같은 컴퓨터화된 유지 관리 시스템(CMMS)을 사용하여 기타 자산 관리 데이터와 함께 안전 밸브 검사 기록을 관리합니다.

주목할 가치가 있는 것은 적절한 검사 기록이 없는 것 자체가 규제 위반입니다. 밸브의 실제 상태가 양호한지 여부에 관계없이 OSHA PSM에 따라. PSM 감사 또는 프로세스 사고 조사 중에 검사관은 기계적 무결성 준수에 대한 주요 증거로 이러한 기록을 요청할 것입니다.

안전 밸브 검사를 놓치면 어떻게 되나요?

일정에 따라 안전 밸브를 검사하지 않은 경우의 결과는 이론적인 것이 아닙니다. 최근 수십 년 동안 발생한 몇몇 주요 산업 사고는 부적절한 검사로 인한 압력 방출 밸브 고장으로 인해 직접적으로 또는 부분적으로 발생했습니다.

2005년 BP 텍사스 시티 정유소 폭발 사고에서 근로자 15명이 사망하고 180명이 부상을 입었습니다. 조사 결과에는 압력 방출 시스템의 부적절한 유지 관리 및 검사가 원인으로 포함되었습니다. 후속 OSHA 조사 결과 2100만 달러를 초과하는 벌금 , 부적절한 압력 방출 장치 관리를 포함한 기계적 무결성 프로그램 실패가 눈에 띄게 인용되었습니다.

안전 밸브 검사를 놓친 경우 더 일상적인 결과는 다음과 같습니다.

• 규제 처벌: 기계적 무결성 오류에 대한 OSHA PSM 소환장은 일반적으로 위반당 $15,000~$156,259의 벌금을 부과하며, 고의적인 위반의 경우 더 높은 수준에 도달합니다.
• 보험에 미치는 영향: 많은 산업 재산 및 책임 보험사는 보장 조건으로 밸브 검사 준수 증거를 요구합니다. 검사 주기를 놓치면 압력 시스템 고장과 관련된 모든 사고에 대한 보장이 무효화될 수 있습니다.
• 계획되지 않은 종료: 운영 이벤트 중에 안전 밸브가 열리지 않거나 열리지 않으면 강제 종료가 발생할 수 있으며 연속 공정 플랜트에서는 생산 손실로 인해 하루 수십만 달러의 비용이 발생할 수 있습니다.
• 계단식 장비 손상: 실제 과압 상황에서 열리지 않는 안전 밸브는 보호 용기, 열 교환기 또는 배관을 설계 한계를 초과하는 압력에 노출시켜 잠재적으로 다른 장비의 파열 및 하류 손상을 초래할 수 있습니다.

안전 밸브 검사 프로그램 구축을 위한 실제 단계

안전 밸브 관리 프로그램을 수립하거나 개선하는 시설의 경우 다음 순서에 따라 구조화된 접근 방식을 제공합니다.

1. 완전한 밸브 레지스터를 생성합니다: 태그 번호, 위치, 서비스 유체, 설정 압력, 입구 크기, 본체 재질 및 설치 날짜를 포함하여 시설의 모든 안전 밸브 목록을 작성하십시오. 이 레지스터는 전체 프로그램의 기초입니다.
2. 서비스 심각도에 따라 밸브를 분류합니다. 각 밸브를 청결, 오염, 부식 등의 서비스 범주에 할당하고 수요율이 높거나 고장으로 인한 결과가 높은 밸브를 식별합니다. 이러한 분류에 따라 검사 빈도 결정이 이루어집니다.
3. 검사 간격을 정의합니다. 해당 규제 표준(API 576, ASME, 현지 규정)을 사용하여 각 밸브 또는 밸브 그룹에 대한 특정 검사 간격을 설정합니다. 특히 표준 기본값에서 벗어나는 경우 할당된 각 간격에 대한 이론적 근거를 문서화합니다.
4. 계획된 유지 관리 기간에 맞춰 검사 일정을 잡으세요. 가능하다면 안전 밸브 테스트를 계획된 가동 중단 또는 처리 시간에 맞춰 생산에 미치는 영향을 최소화하십시오. 온라인 테스트 프로그램의 경우 안정적인 운영 기간 동안 현장 테스트를 예약하세요.
5. 테스트 리소스 검증: 안전 밸브 작업을 수행하는 검사관 및 기술자가 해당 표준에 대한 자격을 갖추고 있는지 확인하십시오. 예를 들어 ASME 섹션 VIII에서는 수리 및 테스트 작업을 위해 NB(National Board) "VR" 스탬프를 받아 작업하는 직원이 밸브 테스트를 수행하도록 요구합니다.
6. 검사 기록 유지 및 검토: 각 검사 후에는 테스트 결과, 결과 및 다음 예정 날짜로 밸브 기록기를 업데이트합니다. 매년 전체 프로그램을 검토하여 누적된 검사 이력을 바탕으로 주기를 조정합니다.
7. 모든 실패를 조사합니다. 기능 테스트에 실패한 모든 밸브(조기 열림, 늦게 열림, 재장착 실패 등)는 밸브를 다시 사용하기 전에 공식적인 근본 원인 조사를 시작해야 합니다. 판막이 고장난 이유를 이해하는 것은 재발을 방지하고 간격 조정을 정당화하는 데 필수적입니다.

안전 밸브 유형의 차이점과 검사 의미

모든 압력 방출 장치가 동일한 것은 아니며 설치된 장치 유형에 따라 검사 방법과 빈도가 달라집니다.

스프링 장착형 안전 밸브

산업 응용 분야에서 가장 일반적인 유형입니다. 개방 압력은 디스크에 작용하는 스프링 힘에 의해 결정됩니다. 스프링 장착 밸브는 스프링 피로, 시트 마모 및 부식을 겪을 수 있습니다. 설정 압력을 확인하려면 외부 육안 검사와 주기적인 팝 테스트가 모두 필요합니다. 전체 점검 간격은 일반적으로 다음과 같습니다. 1~5년 서비스에 따라.

파일럿 작동식 릴리프 밸브(PORV)

PORV는 소형 파일럿 밸브를 사용하여 시스템 압력을 감지하고 메인 밸브를 작동시킵니다. 이 밸브는 더 긴밀하게 차단할 수 있으며 스프링 장착 밸브보다 더 큰 유량을 더 효율적으로 처리할 수 있습니다. 그러나 파일럿 밸브, 튜브, 감지 연결 등 내부 메커니즘이 더 복잡해 잠재적인 실패 지점이 있습니다. PORV에는 일반적으로 다음이 필요합니다. 보다 자세한 검사 절차 스프링 장착형 밸브보다 파일럿 어셈블리를 메인 밸브와 별도로 테스트해야 합니다. 파일럿 시스템의 연간 검사는 대부분의 공정 산업에서 표준 관행입니다.

파열판

파열판은 미리 결정된 압력에서 파열되어 즉각적인 압력 완화를 제공하는 비재폐쇄형 압력 완화 장치입니다. 안전 밸브와 달리 팝 테스트가 필요하지 않습니다. "검사"는 주로 디스크가 시각적으로 손상되지 않았는지, 파열 압력 표시가 설계 요구 사항과 일치하는지, 디스크가 권장 서비스 수명을 초과하여 사용되지 않았는지 확인하는 것으로 구성됩니다. 대부분의 파열판 제조업체는 매 교체를 권장합니다. 3~5년 regardless of condition 피로와 부식으로 인해 조기 파열이 발생하거나 정격 압력에서 파열이 방지될 수 있습니다.

복합장치(Rupture Disc Safety Valve)

많은 공정에서는 부식성 유체나 중합 유체로부터 밸브를 보호하기 위해 안전 밸브의 업스트림에 설치된 파열판을 사용합니다. 이 조합에서는 파열판의 무결성을 확인하고 안전 밸브의 설정 압력 정확도를 모두 검사해야 합니다. 중요한 추가 요구 사항은 다음과 같습니다. 파열판과 안전 밸브 사이 공간의 압력을 모니터링합니다. . 디스크에 약간의 누출이 발생하고 장치 간 공간에 압력이 가해지면 안전 밸브에 배압이 발생하여 유효 릴리프 용량이 감소합니다. 이 공간의 압력 게이지 또는 파열 표시기는 ASME 코드에 따라 필수이며 검사할 때마다 확인해야 합니다.
