안전 밸브는 얼마나 자주 테스트해야 합니까?

직접적인 대답: 안전 밸브를 얼마나 자주 테스트해야 하는지

대부분의 산업 및 상업용 애플리케이션의 경우, 안전 밸브는 최소한 12개월에 한 번씩 테스트해야 합니다. . 그러나 이는 보편적인 규칙은 아닙니다. 실제 필요한 주파수는 산업, 작동 환경, 해당 규제 코드 및 사용 중인 특정 유형의 안전 밸브에 따라 다릅니다. 고위험 또는 고주기 환경에서는 테스트 간격이 3~6개월 정도로 짧을 수 있습니다. 위험이 낮고 잘 모니터링되는 시스템에서 일부 규제 프레임워크는 최대 5년의 간격을 허용하지만 문서화된 위험 평가 및 과거 성능 데이터가 뒷받침되는 경우에만 가능합니다.

짧은 대답은 다음과 같습니다. 확실하지 않은 경우 기본적으로 연간 테스트를 수행하십시오. 해당 간격은 ASME, API 및 여러 국가 안전 코드를 포함한 대부분의 주요 표준 요구 사항을 충족합니다. 그러나 장비, 인력 및 법적 지위를 진정으로 보호하려면 테스트 빈도를 높이는 요인과 밸브가 일정에 따라 테스트되지 않으면 어떤 일이 발생하는지에 대한 전체 그림을 이해해야 합니다.

왜? 안전 밸브 테스트 빈도는 모든 경우에 적용되는 것이 아닙니다.

안전 밸브는 과압(치명적인 장비 고장, 화재, 폭발 또는 독성 방출을 유발할 수 있는 상태)으로부터 시스템을 보호하도록 설계된 압력 완화 장치입니다. 고장의 결과가 매우 심각하기 때문에 안전 밸브 테스트는 엄격하게 규제됩니다. 그러나 특정 간격은 여러 중복 요소에 의해 형성됩니다.

운영 환경 및 미디어 유형

잘 제어되는 보일러실에서 청정 증기를 처리하는 안전 밸브는 부식성 화학 물질, 미립자가 포함된 가스 또는 점성 유체를 관리하는 안전 밸브보다 마모가 훨씬 적습니다. 공정 매체가 공격적이거나 더러우면 밸브에 침전물이 쌓이거나 부식되거나 시트 누출이 훨씬 더 빨리 발생합니다. 이러한 조건에서는 6개월마다 또는 분기별로 테스트하는 것이 과도하지 않습니다. 이는 신중한 엔지니어링 관행입니다.

시스템 압력 및 온도 사이클

빈번한 압력 주기(1년에 여러 번 열림 및 재장착)를 겪는 밸브는 거의 작동하지 않는 밸브보다 밀봉 표면이 더 빨리 마모됩니다. 열 순환은 스프링과 본체 재질에도 피로를 유발합니다. 석유화학이나 발전과 같은 공정 산업의 고주기 밸브는 규제 최소치보다 더 자주 검사해야 하는 경우가 많습니다.

규제 관할권 및 적용 코드

다양한 국가, 주, 산업은 다양한 규제 체계에 따라 운영됩니다. OSHA의 공정 안전 관리 표준을 충족하는 것은 EU의 압력 장비 지침(PED), 영국의 PSSR 2000 규정 또는 현지 보일러 검사 규정에 따른 요구 사항과 다를 수 있습니다. 특정 장비와 위치에 어떤 표준이 적용되는지 항상 확인하십시오.

산업 및 표준별 테스트 간격

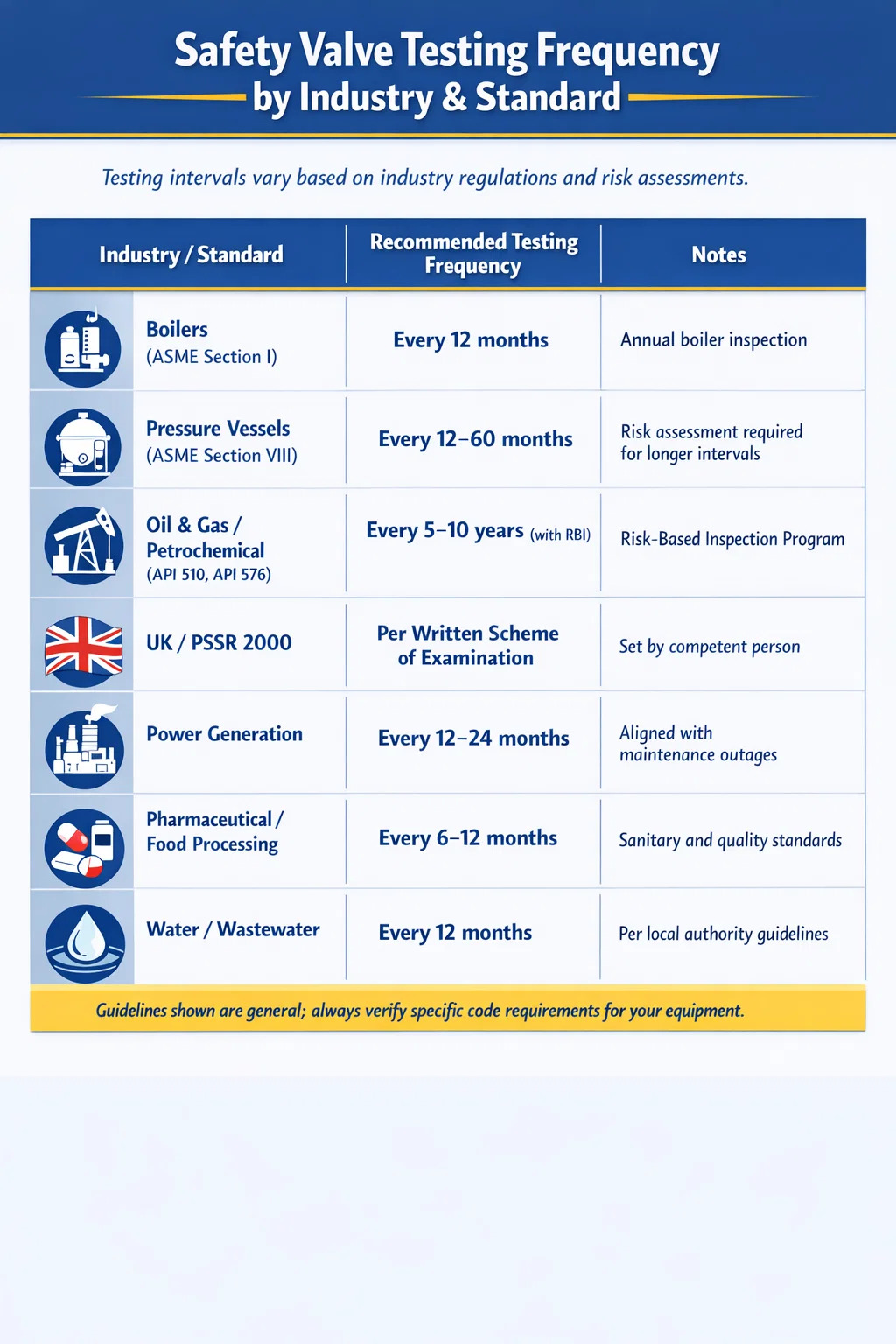

아래 표에는 주요 산업 및 규제 프레임워크 전반에 걸친 일반적인 테스트 빈도 요구 사항이 요약되어 있습니다. 이는 일반적인 지침입니다. 항상 귀하의 장비에 적용되는 특정 표준 버전을 참조하십시오.

위험 기반 검사(RBI) 방법론이 널리 채택되는 석유 및 가스 부문에서는 테스트 간격을 법적으로 5년 또는 심지어 10년까지 연장할 수 있습니다. 이것은 과실이 아닙니다. 이는 고장 모드 분석, 과거 밸브 성능 기록 및 실시간 모니터링을 사용하여 전체 안전 결과를 유지하거나 개선하는 동시에 연장된 간격을 정당화하는 구조화된 데이터 기반 접근 방식입니다.

ASME 및 API 표준이 테스트 빈도에 대해 실제로 말하는 것

안전 밸브 테스트에 대해 가장 널리 참조되는 지침 기관 중 두 가지는 ASME(미국 기계공학회)와 API(미국 석유 협회)입니다. 요구 사항을 자세히 이해하면 실제로 필요한 것과 단순히 모범 사례가 무엇인지 명확히 하는 데 도움이 됩니다.

ASME 보일러 및 압력 용기 코드

ASME의 BPVC 섹션 I(동력 보일러) 및 섹션 VIII(압력 용기) 모두 안전 릴리프 밸브를 다루고 있습니다. 동력 보일러의 경우 규정에 따르면 보일러 검사 과정의 일부로 안전 밸브를 최소한 매년 테스트해야 합니다. 섹션 VIII에 따른 압력 용기의 경우 표준은 간격에 대한 규정이 덜하고 대신 사용자에게 AIA(공인 검사 기관) 및 밸브 제조업체의 권장 사항을 따르도록 지시합니다.

ASME는 또한 PTC(성능 테스트 코드) 시리즈를 통해 표준을 발행하고 NB(국가 위원회)는 압력 방출 장치의 검사 및 테스트를 다루는 NB-23(국가 위원회 검사 코드)을 통해 지침을 제공합니다. NB-23은 대부분의 압력 용기에 대해 테스트 간격을 5년 이하로 권장합니다. , 더 까다로운 서비스를 위해 더 짧은 간격으로 제공됩니다.

API 576 – 압력 완화 장치 검사

API 576은 석유 및 석유화학 산업의 압력 방출 밸브 검사 관행에 대한 기본 표준입니다. 서비스 심각도에 따른 점검 간격에 대한 자세한 지침을 제공합니다. 표준은 서비스를 청결, 보통, 심각으로 분류하며, 권장 간격은 깨끗하고 비부식적인 서비스의 경우 10년부터 심각하거나 오염된 서비스의 경우 2년 이하입니다.

API 576은 또한 RBI 프로그램 사용을 명시적으로 승인합니다. API 580 및 API 581에 맞춰 적절하게 구현된 RBI 프로그램에 따라 안전 밸브의 검사 간격은 표준 권장 사항 이상으로 연장될 수 있습니다. 단, 자격을 갖춘 검사자 또는 엔지니어가 검토하고 승인한 문서화된 위험 분석이 뒷받침되는 경우에만 가능합니다.

API 510 - 압력 용기 검사 코드

API 510은 사용 중인 압력 용기의 지속적인 검사를 관리하며 압력 방출 장치 검사에 대해서는 API 576을 참조합니다. 이는 운영자가 모든 밸브 테스트의 기록을 유지해야 하며 간격은 장비의 작동 이력 및 서비스 조건을 기반으로 방어할 수 있어야 함을 강화합니다.

안전 밸브 테스트의 세 가지 주요 유형과 각 유형이 사용되는 경우

모든 안전 밸브 테스트가 동일한 것은 아닙니다. 테스트에는 세 가지 기본 범주가 있으며 각 범주는 유지 관리 프로그램 내에서 서로 다른 목적으로 사용됩니다.

현장(현장) 테스트

현장 테스트는 밸브가 시스템에 설치된 상태로 수행됩니다. 가장 일반적인 방법은 수동 리프트 테스트로, 밸브의 테스트 레버를 잠깐 작동하여 디스크가 자유롭게 올라가고 밸브가 열릴 수 있는지 확인합니다. 이러한 유형의 테스트는 빠르고 저렴하며 시스템을 오프라인으로 전환하지 않고도 수행할 수 있습니다. 그러나 이는 밸브가 열릴 수 있다는 것만 확인하며, 설정 압력(밸브가 열릴 때의 압력)이나 재장착 압력을 확인하지는 않습니다.

수동 리프트 테스트는 간격 간 점검으로 적합하지만 전체 벤치 테스트를 대체해서는 안 됩니다. 많은 보일러 규정 및 보험 요구 사항에서는 연간 전체 테스트 외에 3~6개월마다 수동 리프트 테스트를 지정합니다.

벤치 테스트(상점 테스트)

벤치 테스트에는 안전 밸브를 서비스에서 제거하고 교정된 장비를 사용하여 전용 테스트 스탠드에서 테스트하는 작업이 포함됩니다. 이는 안전 밸브 검증의 표준입니다. 적절한 벤치 테스트를 통해 설정 압력, 블로우다운(밸브가 다시 장착되기 전의 압력 강하) 및 재장착 후 시트의 견고성을 확인합니다. 대부분의 표준에서 지정한 공차인 스탬프 설정 압력의 ±3% 내에서 열리지 않는 밸브는 조정하거나 교체해야 합니다.

벤치 테스트를 통해 디스크, 시트, 가이드, 스프링 및 본체의 부식, 침식, 균열 또는 오염 여부를 검사하는 등 철저한 내부 검사도 가능합니다. 리프트 테스트를 통과했지만 부식된 스프링이나 침식된 시트가 있는 밸브는 실제 과압 조건에서 여전히 작동하지 않을 수 있습니다. - 벤치 테스트에서는 포착되고 현장 테스트에서는 포착되지 않는 위험.

휴대용 테스트 장비를 이용한 온라인 테스트

점점 더 많은 시설에서 휴대용 밸브 테스트 시스템을 사용합니다. 즉, 시스템 압력의 리프팅 힘을 시뮬레이션하기 위해 밸브 스핀들에 제어된 힘을 가하는 장치로, 실제로 밸브를 설정점까지 가압하지 않고도 설정 압력을 확인할 수 있습니다. TREVITEST 또는 Furmanite 온라인 테스트 방법을 사용하는 시스템과 같은 이러한 시스템은 유지 관리를 위해 오프라인으로 전환할 수 없는 시스템에 특히 유용합니다.

검증된 절차에 따라 수행될 때 규제 기관에서 온라인 테스트를 점점 더 많이 인정하고 있습니다. 이는 시스템 가동 중단이 자주 발생하지 않고 비용이 많이 드는 화학 공장 및 정유소와 같은 연속 공정 산업에서 특히 일반적입니다. 그러나 온라인 테스트에는 여전히 한계가 있습니다. 내부 상태, 시트 조임 또는 재안착 압력을 벤치 테스트와 동일한 신뢰도로 평가할 수 없습니다.

테스트 간격을 단축하거나 연장할 수 있는 요소

테스트 간격이 기준보다 짧아야 하는지 길어야 하는지 여부는 기술 및 운영 요소의 조합에 따라 달라집니다. 다음은 가장 중요한 고려 사항에 대한 실제적인 분석입니다.

일반적으로 테스트 간격을 단축하는 요인

• 부식성, 산성, 알칼리성 또는 고체 입자를 포함하는 공정 매체
• 스프링 이완 및 시트 마모를 가속화하는 고온 서비스(300°C / 572°F 이상)
• 빈번한 밸브 작동 이력 - 지난 1년 동안 3회 이상 열린 밸브에는 세심한 주의가 필요합니다.
• 이전 테스트 실패: 마지막 테스트에 실패한 모든 밸브는 더 빈번한 일정에 배치되어야 합니다.
• 생명 안전에 중요한 시스템(점유된 건물, 병원, 학교)을 보호하는 밸브
• 기본 표준보다 짧은 간격을 부과하는 보험사 또는 지방 당국의 규제 명령
• 장비 수명: 10~15년 이상 된 밸브는 일반적으로 설정 압력에서 더 쉽게 표류합니다.

연장된 테스트 간격을 지원할 수 있는 요소

• 깨끗하고 부식성이 없는 공정 매체(건조 증기, 질소 또는 기기용 공기 등)
• 밸브 설계 범위 내에서 저온, 저압 서비스 제공
• 여러 주기에 걸쳐 조정 없이 테스트 통과에 대한 일관되고 문서화된 이력
• 실시간 성능 데이터를 제공하는 지속적인 온라인 모니터링(압력 트랜스미터, 음향 방출 모니터링)
• 공식적으로 구현되고 제3자가 검증한 위험 기반 검사(RBI) 프로그램
• 입증된 장기 성능 데이터를 갖춘 유명 제조업체의 고품질 구조 밸브

간격을 연장하려면 항상 문서화된 정당성이 필요하다는 점을 강조할 가치가 있습니다. 해당 결정을 뒷받침하는 문서화된 증거 없이 안전 밸브의 테스트 간격을 연장하는 검사관 또는 시설 관리자는 시설은 물론 개인적으로도 상당한 책임 노출을 초래하게 됩니다.

안전 밸브가 일정에 따라 테스트되지 않으면 어떻게 되나요?

안전 밸브 테스트를 건너뛰거나 지연하면 규제 처벌부터 치명적인 사고까지 다양한 결과가 발생합니다. 이러한 결과를 이해하면 테스트 일정이 선택 사항이 아닌 이유가 더욱 분명해집니다.

밸브 드리프트 및 설정 압력 편차

시간이 지남에 따라 스프링은 열 순환과 피로로 인해 장력을 잃습니다. 설치 시 150psi에서 열리도록 올바르게 설정된 안전 밸브는 130psi(불필요한 프로세스 손실 발생) 또는 170psi(완화하기 전에 위험한 과압 허용)에서 열리도록 드리프트할 수 있습니다. 산업 안전 밸브 인구에 대한 연구에 따르면 테스트되지 않은 밸브 중 10%~30%가 허용 가능한 설정 압력 허용 범위를 벗어나는 것으로 발견되었습니다. 최종 테스트 시 - 안전이 중요한 장치에 대한 상당한 실패율입니다.

시트 누출 및 시머

부식, 침식 또는 부적절한 재장착으로 인해 시트가 손상된 밸브는 설정된 압력 이하에서 지속적으로 누출될 수 있습니다. 이러한 상태를 "시머(simmer)"라고 합니다. 시머 자체가 항상 즉시 위험한 것은 아니지만 프로세스 매체 손실, 환경 배출(특히 가스 또는 증기 서비스와 관련) 및 밸브의 디스크-시트 접촉이 손상되었다는 조기 경고를 나타냅니다. 치료하지 않으면 시머링 밸브가 완전히 고장날 수 있습니다.

막혀 열림 또는 막혀 닫혀 있는 밸브

장기간 테스트하거나 작동하지 않은 밸브는 디스크와 시트 사이(닫힌 상태로 고정) 또는 가이드와 본체 사이(열린 상태로 고정)에 부식 결합이 발생할 수 있습니다. 막힌 밸브는 과압에 대한 보호 기능을 제공하지 않습니다. 밸브가 열리지 않으면 지속적인 제품 손실이 발생하고 잠재적으로 안전하지 않은 작동 조건이 발생합니다. 두 시나리오 모두 부적절한 테스트 및 유지 관리의 직접적인 결과입니다.

규제 및 보험 결과

기한이 지난 안전 밸브 테스트로 운영되는 시설은 OSHA(고위험 화학물질에 대한 PSM 표준에 따라), 주 보일러 검사 기관 또는 국가위원회와 같은 규제 기관으로부터 잠재적인 집행 조치를 받게 됩니다. 결과에는 강제 폐쇄 명령, 벌금이 포함될 수 있으며, 사고 발생 시 시설 관리에 대한 잠재적인 형사 책임이 포함될 수 있습니다. 산업 시설에 대한 보험 정책에는 일반적으로 현재 안전 밸브 테스트 기록의 입증이 필요합니다. 테스트 일정이 지연되면 가장 필요한 순간에 보장이 무효화될 수 있습니다.

안전 밸브 테스트 및 유지 관리 프로그램 구축

테스트 간격은 더 넓은 프로그램에 포함될 때만 의미가 있습니다. 강력한 안전 밸브 유지 관리 프로그램에는 다음 요소가 포함됩니다.

밸브 등록 완료

시설의 모든 안전 밸브는 태그 번호, 위치, 서비스, 입구 및 출구 크기, 설정 압력, 설계 코드, 제조업체, 모델, 마지막 테스트 날짜, 다음 예정된 테스트 및 테스트 결과 내역을 포함하는 밸브 레지스트리에 분류되어야 합니다. 완전한 레지스트리가 없으면 어떤 밸브가 테스트 대상인지, 어떤 밸브가 간과되었는지 알 수 없습니다.

자격을 갖춘 검사 및 테스트 인력

안전 밸브 테스트는 자격을 갖춘 인력에 의해 또는 감독하에 수행되어야 합니다. 많은 관할권에서 이는 국가위원회 인증 검사관 또는 공인 검사 기관을 의미합니다. 무자격 기술자를 고용하여 안전 밸브를 테스트하는 것은 위험할 뿐만 아니라 규제 목적에 따라 테스트 결과가 법적으로 유효하지 않게 될 수도 있습니다.

교정된 테스트 장비

벤치 테스트 스탠드는 국가 표준(예: 미국의 NIST)에 따라 추적 가능한 교정된 압력 게이지를 사용해야 합니다. 테스트 장비의 교정 기록은 밸브 테스트 기록과 함께 유지되어야 합니다. 교정되지 않은 게이지를 사용한 정확한 테스트는 정확한 테스트가 아니며 규제 조사를 견딜 수 없습니다.

상세한 테스트 기록 및 처분 문서

모든 테스트는 날짜, 테스터 신원, 발견된 설정 압력, 남은 설정 압력(조정 후), 사용된 테스트 장비 및 처분(서비스로 반환, 수리 또는 교체)과 함께 문서화되어야 합니다. 이러한 기록은 향후 간격 결정을 정당화하고 규정 준수를 입증하는 기록 데이터베이스를 형성합니다. 기록은 장비의 수명 동안 보관되어야 합니다. , 가장 최근의 테스트 주기에만 적용되는 것이 아닙니다.

예비 밸브 전략

중요한 응용 분야의 경우 많은 시설에서 사전 테스트를 거친 예비 밸브 풀을 유지 관리합니다. 벤치 테스트를 위해 밸브를 제거하면 사전 테스트된 예비 부품이 즉시 설치되므로 보호 시스템이 기능적 릴리프 장치 없이 작동하는 기간이 없어집니다. 이 방법은 보호되지 않은 짧은 간격이라도 심각한 위험을 초래하는 연속 작업에서 특히 중요합니다.

위험 기반 검사: 테스트 간격에 대한 보다 스마트한 접근 방식

위험 기반 검사(RBI)는 정량적 또는 정성적 위험 분석을 사용하여 검사 활동의 우선 순위를 정하고 일정을 잡는 방법론입니다. 상태, 서비스 또는 중요도에 관계없이 모든 밸브에 고정 간격을 동일하게 적용하는 대신 RBI는 고장 위험이 가장 높은 곳에 검사 리소스를 할당합니다.

RBI 프레임워크 하에서 15년의 완벽한 테스트 이력을 갖춘 깨끗한 저압 서비스의 안전 밸브는 5년마다 테스트되도록 일정을 잡을 수 있습니다. 한편, 시트 누출 이력이 있는 부식성 고압 서비스의 밸브는 6개월 간격으로 배치될 수 있습니다. 전체 검사 작업량은 비슷할 수 있지만 리소스가 가장 중요한 곳에 배정되기 때문에 시설의 위험 프로필이 크게 향상됩니다.

API 580 및 API 581은 석유, 가스, 화학 산업의 RBI를 위한 기본 프레임워크를 제공합니다. 규정을 준수하는 RBI 프로그램을 구현하려면 일반적으로 모든 압력을 포함하는 장비에 대한 체계적인 위험 평가, 성능 저하 메커니즘을 기반으로 한 오류 확률 분석, 포함된 유체의 위험 가능성을 기반으로 한 오류 결과 분석, 새로운 검사 데이터가 제공될 때 위험 점수를 지속적으로 검토 및 업데이트해야 합니다.

RBI는 안전을 줄이는 방법이 아닙니다. 검사 자원을 보다 효과적으로 사용하면서 안전을 유지하거나 향상시키는 방법입니다. RBI를 적절하게 구현한 시설은 고정 간격 프로그램에만 의존하는 시설보다 예상치 못한 밸브 고장이 적고 전반적인 압력 시스템 무결성이 더 나은 것으로 보고되는 경우가 많습니다.

안전 밸브 테스트 프로그램의 일반적인 실수

선의의 유지 관리 프로그램도 예측 가능한 함정에 빠지게 됩니다. 이는 안전 밸브 테스트 일정의 효율성을 저해하는 가장 일반적인 실수입니다.

• 수동 리프트 테스트를 벤치 테스트 대신 사용합니다. 리프트 테스트를 통해 밸브가 열릴 수 있음을 알 수 있습니다. 설정된 압력 정확도, 내부 상태 또는 재장착 동작에 대해서는 아무 것도 알려주지 않습니다.
• 프로세스 변경 후 테스트 간격을 업데이트하지 못했습니다. 마지막 간격 검토 이후 시스템 압력, 온도 또는 매체가 변경된 경우 테스트 일정이 더 이상 적합하지 않을 수 있습니다.
• 한 번도 작동되지 않은 밸브는 무시됩니다. 한 번도 열리지 않은 밸브는 반드시 신뢰할 수 있는 것은 아닙니다. 부식이나 오염으로 인해 밸브가 닫혀 있을 수 있습니다. 오랫동안 휴면 중인 판막은 종종 더 많은 조사가 필요합니다.
• 서비스에 관계없이 모든 밸브에 동일한 간격을 사용합니다. 다양한 시설의 모든 밸브에 포괄적인 12개월 일정을 적용하면 위험과 중요도의 실제 차이가 무시됩니다.
• 기록 관리가 불량합니다. 테스트 기록을 분실하거나 문서화하지 못하면 간격 결정에 대한 역사적 근거가 제거되고 규제 노출이 발생합니다.
• 생산 압력으로 인해 테스트가 지연되었습니다. 운영 편의성이 안전 밸브 테스트 일정보다 우선되어서는 안 됩니다. 연기는 단순히 간과되어서는 안 되며 공식적으로 위험을 평가하고 문서화해야 합니다.

안전 밸브 테스트 일정 검토를 위한 실제 체크리스트

안전 밸브 테스트 프로그램을 검토하거나 설정하는 경우 이 체크리스트를 통해 작업 간격과 관행이 방어 가능하고 효과적인지 확인하십시오.

1. 시설의 모든 안전 밸브를 식별하고 각각이 유지 관리 시스템에 포함되어 있는지 확인하십시오.
2. 서비스, ​​위치 및 설계 분류에 따라 각 밸브에 어떤 규제 표준 또는 코드가 적용되는지 확인하십시오.
3. 각 밸브의 프로세스 조건(매체, 압력, 온도)을 검토하고 현재 간격이 해당 서비스 심각도에 적합한지 평가합니다.
4. 각 밸브의 과거 테스트 기록을 확인하십시오. 드리프트, 고장 또는 조정 이력이 있는 밸브는 앞으로 더 짧은 간격이 필요합니다.
5. 테스트를 수행하는 직원이 적절한 자격을 갖추고 있는지, 테스트 장비가 교정 기간 내에 있는지 확인하십시오.
6. 테스트 기록이 완전하고, 안전하게 저장되었으며, 규제 조사를 위해 접근 가능한지 확인하십시오.
7. 테스트 기한이 지난 밸브를 식별하고 연기에 대한 위험 평가를 문서화하여 시정 조치 계획을 수립합니다.
8. 귀하의 시설이 RBI 프로그램에 따라 운영되는 경우 안전 밸브 간격이 RBI 평가에 통합되었는지 확인하고 공정 조건이나 장비 상태가 크게 바뀔 때마다 간격을 검토하십시오.
9. 보험사 및/또는 공인 검사 기관에 문의하여 테스트 프로그램이 최소 규제 기준뿐만 아니라 해당 요구 사항을 충족하는지 확인하세요.
