안전밸브의 D-4란?

D-4가 의미하는 것 안전 밸브 — 직접적인 답변

안전 밸브의 맥락에서, D-4는 ASME(미국 기계공학회) 표준에 의해 정의된 특정 오리피스 지정을 나타냅니다. 특히 ASME 섹션 I 및 섹션 VIII에 따라 적용되며 API 표준 526에서 추가로 채택됩니다. "D" 문자는 오리피스 크기 범주를 식별하는 반면 특정 제조업체 또는 API 참조 명명 규칙에 사용되는 "-4" 접미사는 해당 오리피스 클래스 내의 변형 또는 하위 유형을 나타낼 수 있으며 때로는 시트 보어 직경, 입구 크기 쌍 또는 D 오리피스 범위 내의 제조업체별 모델 변형을 반영합니다.

API 526의 표준 D 오리피스에는 0.110제곱인치(71mm²)의 유효 흐름 영역 . 이는 더 작은 C 오리피스(0.071in²)와 더 큰 E 오리피스(0.196in²) 사이에 위치하므로 석유화학 및 공정 산업에서 중간 흐름 응용 분야에 가장 일반적으로 지정되는 오리피스 크기 중 하나입니다. 제조업체가 이 지정에 "-4"를 추가하는 경우 이는 일반적으로 특정 입구 플랜지 크기 또는 압력 등급 변형을 나타냅니다. 예를 들어 특정 ASME 압력 등급에 맞는 1인치 입구 및 2인치 출구(1×2 구성)가 있는 D 오리피스 본체입니다.

압력 릴리프 밸브(PRV) 또는 안전 릴리프 밸브(SRV)를 선택, 구매 또는 교체할 때 이 명칭을 이해하는 것이 중요합니다. 잘못된 오리피스 크기는 과압 이벤트로부터 장비를 보호할 수 있을 만큼 빠르게 압력을 완화하는 밸브의 능력에 직접적인 영향을 미치기 때문입니다.

ASME 및 API 오리피스 지정 시스템 설명

D-4의 의미를 완전히 이해하려면 안전 밸브 산업 전반에 걸쳐 오리피스 지정이 어떻게 작동하는지 이해해야 합니다. ASME 및 API 표준화 프레임워크는 표준화된 오리피스 흐름 영역에 알파벳 문자를 할당합니다. 이 문자는 D부터 T(일부 문자는 생략됨)까지 이어지며, 각각은 점진적으로 더 큰 유효 흐름 영역을 나타냅니다.

"플랜지형 강철 압력 릴리프 밸브"라는 제목의 API 표준 526은 석유 정제소 및 관련 산업에서 사용되는 플랜지형 안전 밸브의 오리피스 크기 및 밸브 구성을 관리하는 기본 문서입니다. 이 표준은 오리피스 면적, 본체 크기, 압력 ​​등급 및 재료 요구 사항을 설정합니다. Emerson(Fisher, Crosby), Curtiss-Wright(Farris), 레서, 스파이렉스사코 및 Neles를 포함한 모든 주요 안전 밸브 제조업체는 상호 교환성을 보장하기 위해 API 526 오리피스 지정을 중심으로 제품 라인을 설계합니다.

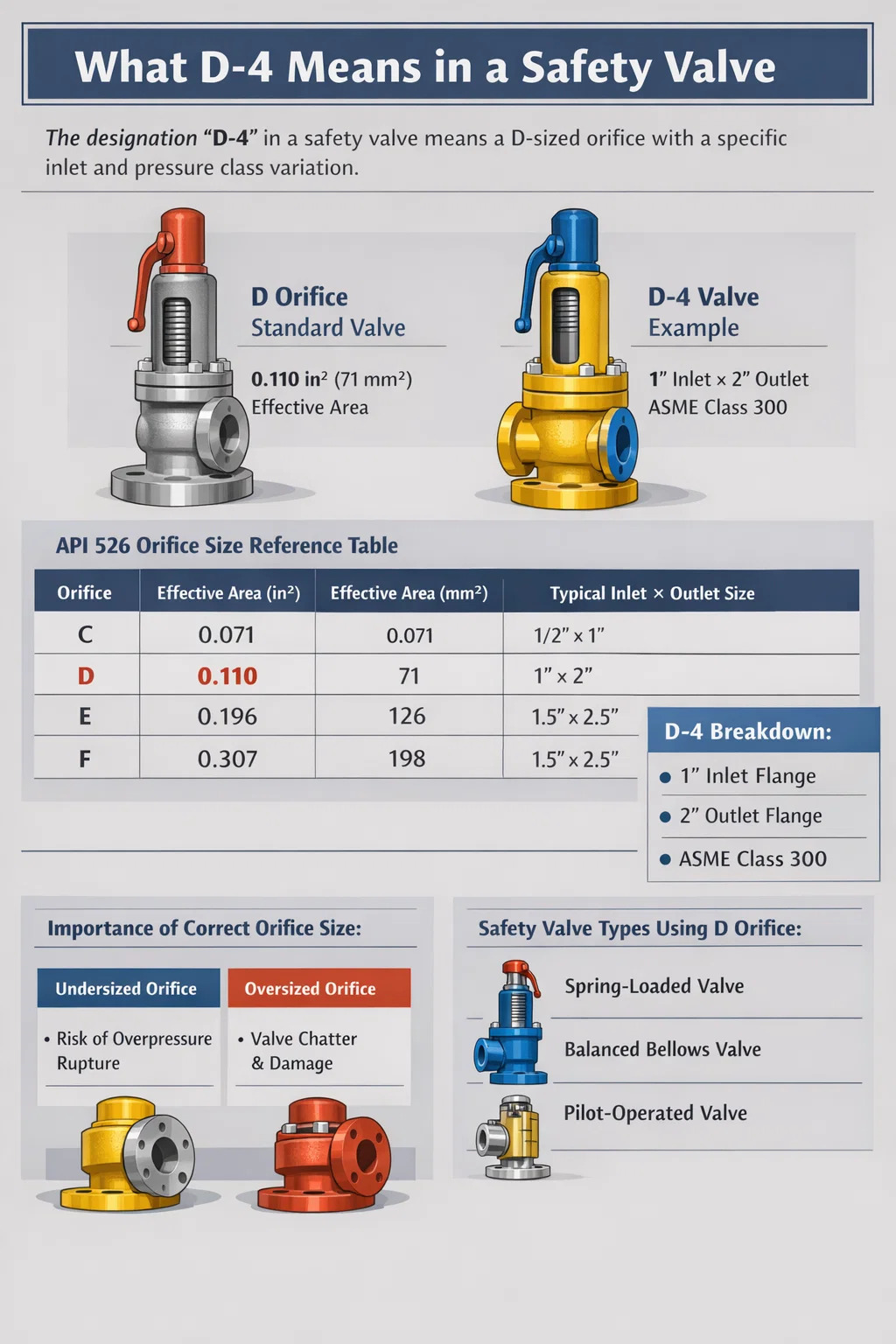

표준 API 526 오리피스 크기 참조 표

때때로 제조업체 카탈로그에서 오리피스 문자 뒤에 오는 숫자 접미사(예: "-4")는 API 526 자체에서 유래한 것이 아닙니다. 대신 압력 등급, 입구/출구 플랜지 등급 또는 모델 생성에 대한 제조업체별 코딩을 반영합니다. 예를 들어 일부 제조업체에서는 밸브 본체가 클래스 150이 아닌 ASME 클래스 300 플랜지 등급임을 나타내기 위해 접미사를 사용합니다. 이는 더 높은 작동 압력에서 매우 중요한 구별입니다. 다른 사람들은 이를 사용하여 동일한 오리피스 제품군 내에서 균형 잡힌 벨로우즈 또는 파일럿 작동 버전과 기존 안전 밸브를 구별합니다.

오리피스 크기가 안전 밸브 성능에 직접적인 영향을 미치는 방식

오리피스는 안전 밸브 내부에서 가장 성능을 결정하는 단일 구성 요소입니다. 이는 방출 유체가 통과해야 하는 가장 좁은 지점이며, 그 면적은 주어진 차압에서 밸브가 배출할 수 있는 최대 유량을 나타냅니다. 너무 작거나 불필요하게 큰 잘못된 오리피스를 선택하면 심각한 운영 및 안전 문제가 발생합니다.

소형 오리피스: 과압 위험

필요한 배출 용량에 비해 오리피스가 너무 작으면 과압이 발생할 때 안전 밸브가 유체를 충분히 빠르게 배출할 수 없습니다. 시스템 압력은 허용 가능한 축적 한계를 넘어 계속 상승합니다. ASME 섹션 VIII에 따라 압력 용기를 보호하는 단일 압력 릴리프 밸브에 허용되는 최대 누적은 다음과 같습니다. 최대 허용 작동 압력(MAWP)보다 10% 높음 화재가 아닌 경우에는 21%, 화재인 경우에는 21%입니다. 밸브의 오리피스가 해당 축적 대역 내에서 필요한 흐름을 처리할 수 없는 경우 용기가 파열될 위험이 있으며, 이는 독성, 가연성 또는 고압 유체를 환경으로 방출하여 재앙을 초래할 수 있습니다.

대형 오리피스: 채터링 및 불안정성

필요한 것보다 훨씬 더 큰 구멍은 다르지만 똑같이 심각한 문제인 채터링을 유발합니다. 작동 압력이 설정 압력에 가깝지만 필요한 유량이 밸브의 정격 용량보다 훨씬 적으면 밸브가 잠시 열리고 소량의 유체가 방출되며 디스크 리프트가 손실되고 닫히고 즉시 다시 열리게 됩니다. 때때로 분당 수십 번씩 발생하는 이러한 빠른 망치질은 밸브 시트와 디스크를 빠르게 침식합니다. 덜거덕거리는 안전 밸브는 몇 시간 안에 파괴될 수 있으며, 시트 표면이 손상되면 계속해서 누출됩니다. D 오리피스 크기는 단순히 일반적인 크기이기 때문이 아니라 계산된 필요한 릴리프 용량이 해당 범위 내에 포함될 때 특히 적합합니다.

안전 밸브의 유량 공식

가스 및 증기 서비스의 경우 필요한 오리피스 면적은 다음 ASME/API 공식을 사용하여 계산됩니다.

• A = W / (C × K × P₁ × √(M / T × Z))
• 여기서 A = 필요한 유효 방전 면적(in²)
• W = 필요한 방출 용량(lb/hr)
• C = 비열 비율에 따른 가스 상수
• K = 방출 계수(인증된 밸브의 경우 일반적으로 0.975)
• P₁ = psia 단위의 감압 압력(10% 누적의 경우 설정 압력 × 1.1 14.7)
• M = 가스의 분자량, T = 절대 온도(°R), Z = 압축성 계수

필요한 면적이 계산되면 엔지니어는 계산된 면적과 같거나 큰 다음 표준 API 오리피스 크기를 선택합니다. 계산 결과 필요한 면적이 0.095in²인 경우 D 오리피스(0.110in²)가 올바른 선택입니다. 계산 결과가 0.115in²이면 D 오리피스가 부족한 것이므로 E 오리피스(0.196in²)를 선택해야 합니다.

D 오리피스를 사용하는 안전 밸브의 종류

D 오리피스 지정은 다양한 서비스 조건에 맞게 설계된 여러 안전 밸브 유형에 적용됩니다. 귀하의 응용 분야에 적합한 밸브 유형을 이해하는 것은 올바른 오리피스 크기를 선택하는 것만큼 중요합니다.

기존 스프링 장착형 안전 밸브

가장 널리 사용되는 설계인 이 밸브는 시스템 압력으로 인해 디스크가 열릴 때까지 스프링을 사용하여 디스크를 시트에 고정합니다. D 오리피스 기존 안전 밸브는 일반적으로 상대적으로 안정적인 배압(설정 압력의 10% 미만)을 갖는 보일러, 압축 공기 시스템 및 가스 처리 장비의 증기 서비스에 지정됩니다. 스프링 힘은 설정된 압력으로 보정됩니다. 입구 압력이 설정점에 도달하면 디스크가 올라가고 유체가 D 오리피스 개구부를 통해 흐릅니다. Emerson Crosby 시리즈 900 및 Farris 2600 시리즈는 D 오리피스 구성으로 제조된 잘 알려진 예입니다.

밸런스드 벨로우즈 안전 밸브

이 밸브에는 출구측에서 스프링을 분리하는 벨로우즈 어셈블리가 통합되어 있어 설정 압력이 배압과 무관하게 됩니다. D 오리피스 밸런스 벨로우즈 밸브는 중첩되거나 축적된 배압이 설정 압력의 10%를 초과하는 경우에 적합합니다. 예를 들어 여러 밸브가 공통 헤더로 배출되는 플레어 헤더의 경우입니다. 벨로우즈가 없으면 가변 배압으로 인해 설정점이 드리프트되어 밸브가 올바른 압력에서 열리지 않거나 조기에 열릴 가능성이 있습니다.

파일럿 작동식 압력 릴리프 밸브

파일럿 작동식 밸브는 소형 파일럿 밸브를 사용하여 시스템 압력을 감지하고 더 큰 메인 밸브를 제어합니다. 그들은 최대로 작동할 수 있습니다 설정압력의 98% 누출 없음(스프링 장착 밸브의 경우 약 90~92%에 비해)은 설계 한계에 가깝게 작동하는 시스템에 이상적입니다. 파일럿 작동식 밸브에서는 D 오리피스 크기가 일반적이지 않습니다. 이러한 설계는 일반적으로 더 큰 흐름 응용 분야에 선호되기 때문입니다. 그러나 더 작은 흐름 흐름에서 정밀한 설정 압력 제어와 결합된 긴밀한 차단이 필요한 응용 분야에 사용할 수 있습니다.

D 오리피스 안전 밸브 산업 응용 분야

D 오리피스는 API 526 표준에서 가장 작은 플랜지형 안전 밸브 오리피스 중 하나이며, 흐름 요구 사항은 중간이지만 신뢰성과 코드 준수는 타협할 수 없는 특정 응용 분야에 적합합니다.

• 보일러 스팀 드럼: 15~250psig 사이의 압력에서 증기를 생산하는 소형 패키지 보일러는 D 오리피스 안전 밸브를 자주 사용합니다. 이러한 압력과 2,000~10,000lb/hr 증기의 일반적인 보일러 용량에서 D 오리피스는 과도한 사양 없이 적절한 배출 용량을 제공합니다.
• 열교환기: 화학 공장의 쉘 앤 튜브 열교환기에는 열 완화 보호가 필요한 경우가 많습니다. D 오리피스는 필요한 흐름이 작지만 ASME 섹션 VIII에 따른 규정 준수를 위해 인증된 플랜지 밸브가 필요한 액체 열 방출 시나리오에 매우 적합합니다.
• 압축 공기 시스템: 작동 압력이 100~300psig인 산업 시설의 공기 압축기 수신기 및 분배 헤더는 일반적으로 용기 부피에 비해 적절한 유량 요구 사항으로 인해 D 오리피스 안전 밸브를 지정합니다.
• 가스 처리 장비: 업스트림 석유 및 가스 작업의 분리기, 스크러버 및 플래시 드럼에는 완화 조건의 가스 유량이 0.110in² 용량 범위 내에 있을 때 D 오리피스 압력 방출 밸브가 필요할 수 있습니다.
• 제약 및 식품 가공 용기: 이러한 산업 분야의 소형 원자로 및 저장 용기는 보통 적당한 압력 제한과 함께 엄격한 위생 요구 사항에 따라 작동하므로 D 오리피스를 적절한 플랜지형 안전 밸브로 선택합니다.

안전 밸브의 D-4에 대한 제조업체별 해석

API 526은 오리피스 문자를 표준화하지만 숫자 접미사는 제조업체에 따라 다릅니다. 다음은 몇몇 주요 안전 밸브 제조업체가 D 오리피스 명칭과 함께 숫자 접미사를 사용하는 방법입니다.

크로스비(에머슨)

Crosby의 JOS-E 및 JBS-E 시리즈는 모델 번호 문자열에 API 오리피스 문자를 사용합니다. "1-D-2" 구성으로 주문한 밸브는 1인치 입구, D 오리피스 및 2인치 출구를 지정합니다. Crosby는 D-4와 같은 방식으로 오리피스 문자 뒤에 숫자 접미사를 사용하지 않습니다. 대신, 숫자 요소는 모델 번호 구조 내의 본체 연결 크기를 나타냅니다.

패리스 엔지니어링(커티스-라이트)

Farris는 오리피스 지정과 결합된 일련 번호(예: 2600, 2700)를 사용합니다. 주문 코드에는 시리즈 접미사와 별도로 오리피스 문자가 포함되어 있지만 일부 문서에서는 오리피스 문자 뒤의 숫자가 스프링 케이스 또는 압력 범위 설정 그룹을 나타내는 결합 코드를 참조합니다. 이러한 맥락에서 "D4"는 특정 스프링 범위 그룹 번호 4에 대해 구성된 D 오리피스 밸브를 참조할 수 있습니다.

Leser

글로벌 입지가 강력한 독일 제조업체인 Leser는 플랜지 밸브 시리즈(유형 441, 459, 526)에서 API 오리피스 문자를 사용하지만 전체 모델 코드는 다르게 구성합니다. 시스템의 접미사 번호는 일반적으로 본체 재질 그룹 또는 압력 등급(예: 클래스 150 대 클래스 300 플랜지)에 해당합니다. Leser 문서의 "D-4" 표기법은 "-4"가 재료 그룹, 압력 등급 또는 서비스 구성을 나타내는지 여부를 확인하기 위해 특정 제품 카탈로그를 상호 참조해야 합니다.

Spirax Sarco

Spirax Sarco는 증기 및 응축수 응용 분야에 중점을 두고 있습니다. 증기 서비스용 플랜지형 안전 밸브는 압력 등급 또는 트림 구성을 나타내는 숫자 수정자와 함께 특정 제품 라인의 API 오리피스 지정을 사용합니다. D-4 참조가 포함된 Spirax Sarco 문서를 검토할 때 "-4"는 D 오리피스 본체 크기 내의 특정 설정 압력 범위 브래킷을 나타낼 가능성이 높습니다.

핵심 내용은 다음과 같습니다. D-4와 같은 명칭이 표시되면 항상 특정 제조업체의 데이터시트나 주문 가이드를 참조하세요. API 문자는 흐름 영역을 표준화합니다. 숫자 접미사는 독점적이며 제조업체마다 다릅니다. 제조업체별 의미를 확인하지 않고 코드만을 기준으로 안전 밸브를 주문하면 해당 응용 분야에 맞는 압력 등급, 트림 재료 또는 구성이 잘못된 밸브를 받게 될 수 있습니다.

안전 밸브 크기 조정: D 오리피스 선택을 위한 단계별 프로세스

적절한 안전 밸브 크기 조정은 ASME 및 API 코드가 적용되는 공식적인 엔지니어링 프로세스입니다. 여기에는 여러 가지 순차적 단계가 포함되며 이를 성급하게 진행하거나 검증 단계를 건너뛰는 것이 현장 문제의 일반적인 원인입니다.

1. 완화 시나리오를 식별하십시오. 배출구 막힘, 화재 사례, 유틸리티 오류, 제어 밸브 오류, 열팽창 또는 기타 원인 중 어떤 과압 시나리오가 적용되는지 결정합니다. 각 시나리오는 서로 다른 필수 완화율을 생성합니다.
2. 필요한 릴리프 용량을 계산합니다. 지배적인 시나리오에 기초하여, 방출되어야 하는 유체의 질량 유량 또는 체적 유량을 계산합니다. 가스 시스템의 배출구가 막힌 시나리오의 경우 이는 일반적으로 최대 유입 유량입니다. 액체로 채워진 용기의 화재 발생 시 계산은 젖은 표면적을 기준으로 API 521 열 입력 공식을 따릅니다.
3. 완화 조건을 결정합니다. 유체 구성, 완화 조건의 온도, 입구 압력(설정 압력 + 적용 가능한 누적) 및 출구의 배압을 식별합니다. 이러한 매개변수는 오리피스 면적 계산에 직접 적용됩니다.
4. 필요한 오리피스 면적을 계산합니다. 적절한 API/ASME 공식을 적용합니다(가스, 증기 또는 액체 서비스 방정식은 다름). 이는 평방 인치 또는 mm² 단위로 필요한 최소 유효 흐름 영역을 제공합니다.
5. 다음으로 큰 표준 오리피스를 선택하십시오. 계산된 필수 면적을 API 526 오리피스 테이블과 비교하고 요구 사항을 초과하는 다음 사용 가능한 크기를 선택합니다. 계산된 면적이 0.095in²인 경우 D 오리피스(0.110in²)가 선택됩니다. 0.112in²인 경우 E 오리피스(0.196in²)까지 이동합니다.
6. 역압 호환성 확인: 선택한 밸브 유형(기존, 밸런스 벨로우즈 또는 파일럿 작동형)이 예상 배압 수준에 적합한지 확인하십시오.
7. 전체 밸브 구성을 지정하십시오. 입구 및 출구 플랜지 등급(ASME 클래스 150, 300, 600 등), 본체 및 트림 재료(탄소강, 스테인리스강, 합금), 캡 스타일(개방형 또는 폐쇄형), 소프트 시트 또는 테스트 개그와 같은 특수 요구 사항을 결정합니다.

D 오리피스 안전 밸브를 지정할 때 흔히 저지르는 실수

숙련된 엔지니어라도 안전 밸브 사양 시 오류를 범합니다. D 오리피스 및 기타 표준 오리피스 안전 밸브와 관련된 업계 검사 및 사고 후 검토에서 다음과 같은 실수가 반복적으로 나타납니다.

• 필수 용량 대신 정격 용량 사용: 안전 밸브 데이터시트에는 지정된 조건에서 밸브를 통과하는 실제 정격 유량이 나열되어 있습니다. 엔지니어는 때때로 이 숫자를 과압 조건에서 필요한 방출 흐름이 아닌 시스템의 정상적인 작동 흐름과 일치시킵니다. 정상적인 작동 조건이 아닌 완화 시나리오는 필요한 용량을 구동합니다.
• 배압 무시: 배압이 설정 압력의 15%~40% 사이로 변하는 헤더에 기존의 스프링 장착 D 오리피스 안전 밸브를 설치하면 상당한 설정 압력 드리프트가 발생합니다. 배압이 높은 응용 분야에서는 밸런스드 벨로우즈 또는 파일럿 작동식 밸브를 사용해야 합니다.
• 보어 직경과 혼동되는 오리피스 영역: "D" 지정은 방전 계수(Kd)를 설명하는 유효 방전 면적을 나타냅니다. 실제 물리적 오리피스 직경은 유효 면적에서 계산된 등가 면적보다 큽니다. 크기 계산에서 유효 면적을 물리적 보어 측정으로 대체하지 마십시오.
• 동등성을 확인하지 않고 다른 제조업체로 교체: 제조업체 A의 D 오리피스 밸브와 제조업체 B의 D 오리피스 밸브는 유효 흐름 면적(0.110in²)이 동일하지만 물리적 치수, 스프링 범위, 재료 옵션 및 수치 모델 접미사가 다를 수 있습니다. 부품 번호를 상호 참조하기 전에 항상 제조업체에 확인하십시오.
• 압력을 작동 압력에 너무 가깝게 설정: 안전 밸브는 일반적으로 최소한으로 설정되어야 합니다. 정상 작동 압력보다 10% 높음 끓는 물과 좌석 손상을 방지합니다. 일반적으로 97psig에서 작동하는 시스템에서 100psig로 설정된 D 오리피스 밸브는 시트 마모가 가속화되고 완화 후 단단히 재장착되지 않을 수 있습니다.

D 오리피스 안전 밸브의 유지 관리 및 테스트 요구 사항

적절한 크기와 설치된 D 오리피스 안전 밸브는 여전히 기능과 규정 준수를 유지하기 위해 정기적인 유지 관리 및 테스트가 필요합니다. 안전 밸브 테스트 간격에 대한 관할권 요구 사항은 다양하지만 대부분의 규제 프레임워크와 업계 모범 사례는 다음 지침을 따릅니다.

테스트 간격

NB-23(National Board of Boiler and Pressure Vessel Inspectors)과 미국 내 대부분의 주 관할권에서는 보일러의 안전 밸브를 최소 1년에 한 번 테스트하도록 요구합니다. ASME 섹션 VIII에 따른 압력 용기의 경우 테스트 간격은 종종 소유자의 위험 기반 검사(RBI) 프로그램에 따라 결정되며 서비스 심각도 및 밸브 이력에 따라 2~5년 간격을 지정할 수 있습니다. API 576 - "압력 방출 장치 검사" - D 오리피스 구성을 포함한 압력 방출 밸브에 대한 검사 간격, 테스트 방법 및 허용 기준에 대한 자세한 지침을 제공합니다.

벤치 테스트와 현장 테스트

안전 밸브는 테스트 리프트 레버(제공되고 시스템 압력이 충분한 경우)를 사용하여 현장에서 테스트하거나 서비스를 제거한 후 테스트 벤치에서 테스트할 수 있습니다. 벤치 테스트는 보다 포괄적이며 수리 후 밸브를 재인증해야 하거나 현장 테스트에서 설정 압력을 정확하게 확인할 수 없는 경우에 필요합니다. 벤치 테스트 중에 D 오리피스 안전 밸브는 갑자기 열릴 때까지 입구 압력이 증가합니다. 설정 압력이 확인되고, 재장착 후 밸브 시트의 견고성을 검사합니다.

일반적인 유지 관리 문제

• 시트 누출: 검사 중에 발견되는 가장 일반적인 문제. 시트의 공정 오염, 채터 손상 또는 부식으로 인해 발생합니다. 작은 밸브인 D 오리피스는 특히 시트를 막는 입자 오염에 취약합니다.
• 스프링 피로 또는 부식: 스프링은 시간이 지남에 따라, 특히 고온 또는 부식성 서비스에서 장력을 잃습니다. 스프링이 피로해지면 설정 압력이 아래쪽으로 표류하게 됩니다.
• 입구 막힘: 흡입구에 쌓인 잔해물은 D 오리피스를 통한 흐름을 제한하고 밸브가 최대 리프트에 도달하는 것을 방해할 수 있습니다. 흡입구 스크린을 사용하는 경우 정기적으로 청소해야 합니다.
• 출구 배압 형성: 부분적으로 차단된 토출 배관은 배압을 증가시키고 기존(비균형) 안전 밸브의 설정 압력 및 방출 용량에 영향을 미칩니다.

D 오리피스 지정이 있는 안전 밸브에 관한 규제 표준

D 및 D-4 오리피스 명칭을 포함한 안전 밸브는 계층화된 코드 및 표준 세트를 준수해야 합니다. 법률 준수 및 안전한 작동을 위해서는 특정 설치에 어떤 표준이 적용되는지 이해하는 것이 필수적입니다.

• ASME 섹션 I: 전력 보일러를 다룹니다. 보일러의 안전 밸브는 ASME 인증을 받아야 하며 공인 테스트 연구소에서 용량 인증 테스트를 통과했음을 나타내는 "V" 코드 기호가 찍혀 있어야 합니다.
• ASME 섹션 VIII: 압력 용기를 덮습니다. 압력 방출 밸브에는 압력 방출 밸브의 경우 "UV" 스탬프가, 파열판의 경우 "UD" 스탬프가 있어야 합니다. D 오리피스는 섹션 VIII 응용 분야에서 일반적으로 사용됩니다.
• API 표준 526: 석유 및 화학 산업에 사용되는 플랜지 강철 압력 릴리프 밸브의 치수 및 재료 표준을 설정합니다. D 오리피스 유효 면적을 0.110in²로 정의합니다.
• API 표준 520(파트 I 및 II): 압력 완화 장치의 크기 조정, 선택 및 설치 지침을 제공합니다. 1부에서는 디자인과 크기 조정을 다룹니다. 파트 II에서는 채터링과 과도한 배압을 방지하기 위한 입구 및 출구 배관 설계를 포함한 설치 요구 사항을 다룹니다.
• API 표준 521: 플레어 및 환기 시스템 설계를 포함한 압력 완화 및 감압 시스템을 다룹니다. 안전 밸브의 토출 시스템을 설계할 때 반드시 읽어야 합니다.
• PED(압력 장비 지침) 2014/68/EU: EU 회원국에서 사용되는 안전 밸브를 포함하여 압력 방출 장치를 관리하는 유럽의 동등한 프레임워크입니다.
• 국가 위원회 검사 코드(NBIC / NB-23): 주로 미국과 캐나다 전역에서 이를 채택한 관할권에서 압력 방출 장치의 설치, 검사 및 수리를 관리합니다.
