안전 밸브에는 어떤 유형이 있나요?

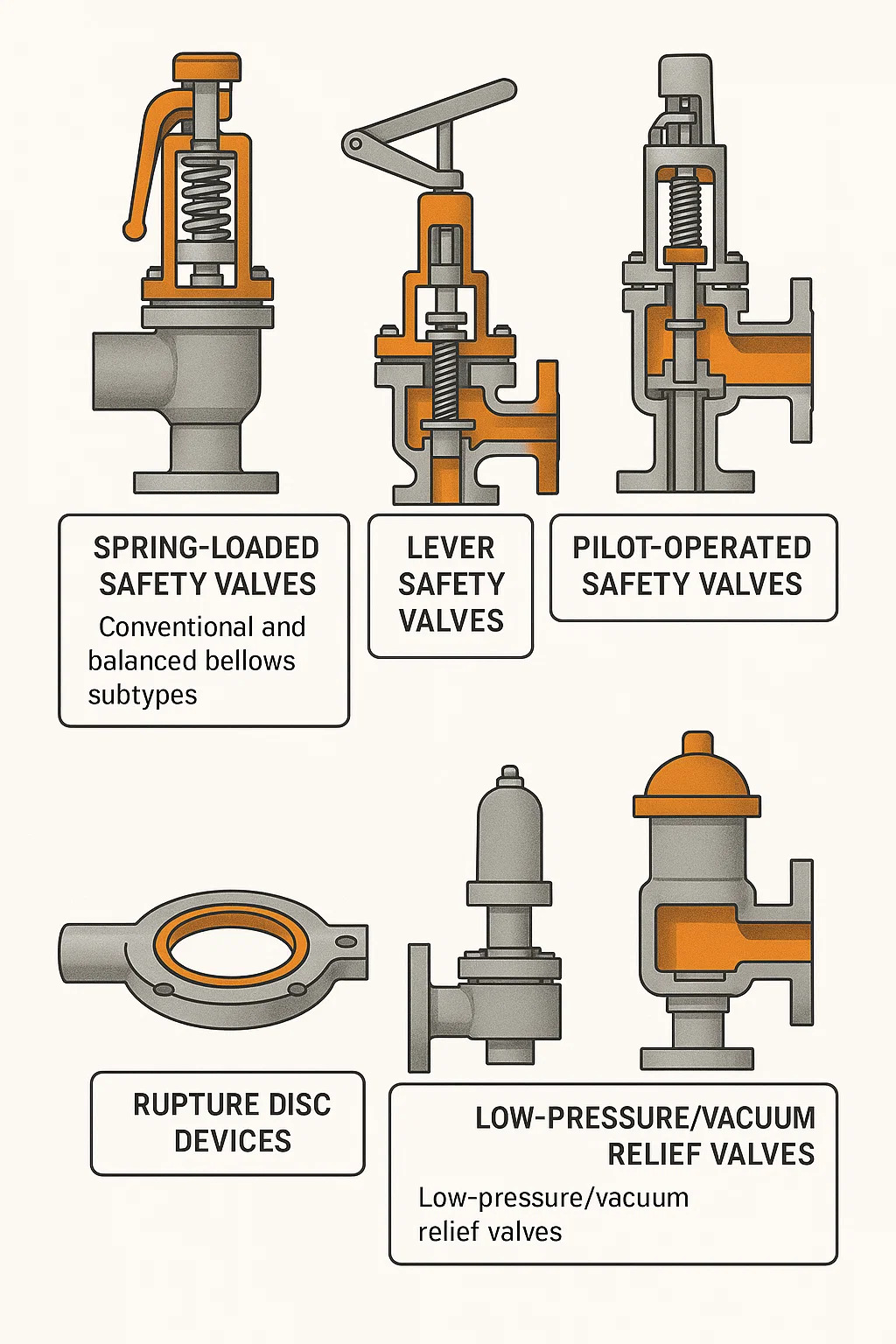

안전 밸브 압력 장비를 보호하는 데 중요한 장치입니다. 압력이 미리 설정된 한계를 초과하면 자동으로 열리고 매체(예: 가스 또는 액체)가 방출되어 장비 손상이나 위험을 방지합니다. 작동 방법 및 구조적 특성에 따라 주요 유형은 다음과 같습니다.

1. 스프링 장착형 안전 밸브

이것은 시스템의 내부 압력에 대응하기 위해 스프링의 힘을 사용하는 가장 일반적이고 기본적인 유형입니다.
작동 원리: 정상 작동 압력에서 스프링은 밸브 디스크를 밸브 시트에 단단히 눌러 밀봉을 유지합니다. 시스템 압력이 스프링의 설정된 힘 이상으로 상승하면 밸브 디스크가 올라가고 매체가 배출되기 시작합니다.
특징: 비교적 간단한 구조와 높은 신뢰성.
하위 유형:
기존: 토출 배압은 설정된 개방 압력에 직접적인 영향을 미칩니다.
밸런스드 벨로우즈: 벨로우즈를 사용하여 배압이 밸브 개방 압력에 미치는 영향을 상쇄하여 다양한 배압에서도 정확한 개방을 보장합니다.

2. 레버 안전 밸브

이 유형의 안전 밸브는 레버와 평형추의 조합을 사용하여 닫는 힘을 제공합니다.
작동 원리: 레버는 밸브 디스크에 연결되고 이동식 균형추는 레버의 다른 쪽 끝에 매달려 있습니다. 레버의 균형추 위치를 조정하면 밸브의 개방 압력을 정확하게 설정할 수 있습니다.
특징: 상대적으로 부피가 큰 구조로 증기 보일러와 같은 대형 장비에 자주 사용되며 정기적인 배수를 위해 밸브를 수동으로 들어 올리는 작업이 용이합니다("수동 블로우다운" 또는 "수동 배기"라고 함). 스프링 장착형에 비해 현대 산업에서는 덜 널리 사용됩니다.

3. 파일럿 작동식 안전 밸브

시스템 압력 자체를 이용하여 밸브의 개폐를 제어하는 방식으로 메인 밸브와 소형 제어 장치(파일럿 밸브)로 구성됩니다.
작동 원리: 파일럿 밸브는 먼저 시스템 압력을 감지합니다. 압력이 설정값에 도달하면 파일럿 밸브가 열리면서 메인 밸브 상단의 압력이 방출되고, 시스템 압력에 의해 메인 밸브가 열리면서 대규모 토출이 이루어지게 됩니다.
특징:
보다 정확한 개방: 압력은 개방 전 설정점에 매우 가까울 수 있습니다.
큰 토출량 : 메인 밸브를 매우 크게 만들 수 있습니다.
고압 시스템에 적합: 스프링 밸브에 비해 대유량을 처리하면서 더 컴팩트하게 설계할 수 있습니다.

4. 파열판 장치

엄밀히 말하면 이는 전통적인 밸브가 아니라 일회용 압력 방출 장치입니다.
작동 원리: 컨테이너에 설치된 사전 보정된 얇은 금속 막(또는 비금속 재료)으로 구성됩니다. 용기 압력이 특정 값에 도달하면 멤브레인이 즉시 파열되어 압력이 빠르게 방출됩니다.
특징:
매우 빠른 응답 속도.
일회용: 파열 후 교체해야 합니다.
안전 밸브와 조합하여 사용 가능: 파열판은 안전 밸브의 입구측에 위치하여 안전 밸브를 부식으로부터 보호하거나 경미한 누출을 방지합니다.

5. 저압/진공 릴리프 밸브

이 안전밸브는 저장탱크 등 대형 용기를 과도한 압력이나 **진공(극히 낮은 내부 압력)**으로 인한 변형이나 손상으로부터 보호하기 위해 특별히 설계되었습니다.
작동 원리:
압력 완화: 내부 압력이 설정 값을 초과하면 밸브가 열려 내부 가스가 방출됩니다.
진공 완화: 내부 압력이 대기압 아래로 떨어지면(진공 생성) 밸브가 열려 외부 공기를 흡입하여 내부 압력과 외부 압력의 균형을 맞춥니다.
특징: Protects the structural integrity of the storage tank and is typically used in low-pressure environments.
